Электрокардиография (ЭКГ) — основной метод диагностики сердечно-сосудистых заболеваний, предоставляющий информацию о состоянии сердца. В статье рассмотрим нормальную ЭКГ и приведем пример заключения, что поможет читателям понять нормальные показатели и их интерпретацию. Знание нормальных значений ЭКГ важно как для медиков, так и для пациентов, желающих следить за здоровьем и выявлять отклонения.

Почему показания результатов ЭКГ бывают разными?

Данный метод позволяет определить текущее состояние сердца пациента. Поэтому изучением различных нарушений в работе сердечно-сосудистой системы занимается целая область медицины – электрокардиография.

В рамках этой науки также рассматриваются принципы правильного снятия электрокардиограммы, ее интерпретации, а также решение спорных и неоднозначных ситуаций.

ЭКГ представляет собой запись функционирования одного из самых важных органов человеческого тела, которая отображается на специальной бумаге в виде линии с разнообразными изгибами. Эта линия включает интервалы, сегменты и зубцы, которые соответствуют определенным фазам работы сердца.

Существует множество факторов, способных привести к искажению данных электрокардиограммы, среди которых:

• технические неисправности
• возможные ошибки специалиста при проведении процедуры, ведь никто не застрахован от ошибок
• нарушения в подготовительном процессе к исследованию
• влияние находящихся рядом электроприборов на работу электрокардиографа, что может отразиться на результатах
• неправильное положение пациента
• некорректная установка электродов, что подчеркивает важность профессионального подхода к исследованию

Кроме того, к причинам различий в показаниях электрокардиограммы могут относиться предварительные физические и эмоциональные нагрузки, которые могут нарушить работу миокарда и увеличить частоту сердечных сокращений, чего не наблюдается в состоянии покоя пациента.

Поэтому для получения наиболее точных результатов электрокардиографии рекомендуется за полчаса до исследования исключить все возможные физические и эмоциональные нагрузки.

Данные ЭКГ могут варьироваться, поэтому если вы умеете интерпретировать результаты, но замечаете различия у одного и того же пациента, не спешите ставить диагноз. Для получения точных результатов необходимо учитывать различные факторы:

• Часто искажения возникают из-за технических дефектов, например, неаккуратного склеивания кардиограммы.
• Путаницу могут вызвать римские цифры, которые могут выглядеть одинаково в нормальном и перевёрнутом виде.
• Иногда проблемы возникают из-за разрезания диаграммы и потери первого зубца Р или последнего зубца Т.
• Подготовка к процедуре также играет важную роль.
• Работающие рядом электроприборы могут влиять на переменный ток в сети, что отражается на форме зубцов.
• Нестабильность нулевой линии может быть вызвана неудобным положением или волнением пациента во время исследования.
• Иногда происходит смещение или неправильное расположение электродов.

Эти аспекты помогут вам проверить свои знания о том, как самостоятельно расшифровывать ЭКГ, не опасаясь ошибиться в диагнозе (назначение лечения, конечно, должен осуществлять только врач).

Врачи отмечают, что нормальное электрокардиографическое (ЭКГ) заключение является важным показателем здоровья сердечно-сосудистой системы. На ЭКГ у здорового человека наблюдаются четкие и регулярные зубцы P, QRS и T, что свидетельствует о правильной работе сердца. Частота сердечных сокращений обычно составляет от 60 до 100 ударов в минуту, а интервалы между зубцами находятся в пределах нормы. Врачи подчеркивают, что отсутствие признаков ишемии, аритмии или других патологий на ЭКГ говорит о хорошем состоянии сердца. Однако важно помнить, что интерпретация ЭКГ должна проводиться квалифицированным специалистом, так как даже незначительные отклонения могут указывать на скрытые заболевания. Регулярные проверки ЭКГ помогают своевременно выявлять возможные проблемы и поддерживать здоровье сердечно-сосудистой системы.

Научись анализировать ЭКГ за 7 минут!!! (Подробный разбор ЭКГ).

Нормальные детские показатели электрокардиограммы

Нормальные параметры электрокардиограммы у детей включают следующие значения:

1. У детей до 3 лет частота сердечных сокращений должна составлять от 100 до 110 ударов в минуту. С 3 лет и до достижения 15-летнего возраста этот показатель должен быть около 100 ударов. После 15 лет сердце принимает стабильные характеристики взрослого человека, и частота сердцебиения составляет 60-90 ударов в минуту.
2. Высота зубца P не должна превышать 0,1 секунды.
3. Длительность интервала комплекса зубцов QRS должна находиться в пределах от 0,1 до 0,6 секунды.
4. Интервал PQ не должен превышать 0,2 секунды.
5. Интервал QT должен быть равен или меньше 0,4 секунды.
6. Электрическая ось сердца должна оставаться неизменной.
7. Ритм сердца должен быть синусовым.

Нормальные показатели взрослых

К нормальным показателям электрокардиограммы (ЭКГ) у взрослого человека относятся следующие характеристики:

• Ритм сердца у здорового взрослого человека является синусовым.
• У человека без патологий зубец P имеет значение 0,1.
• Частота сердечных сокращений у здорового пациента составляет 60 ударов в минуту.
• Параметры комплекса QRS у пациента без патологий могут варьироваться от 0,06 до 0,1.
• Показатели интервала Q-T обычно составляют менее 0,4 или равны 0,4.
• Нормальные значения интервала R-R у здорового человека составляют 0,6.

При выявлении отклонений от нормы в электрокардиограмме специалист делает вывод о наличии патологического процесса.

Электрокардиографическое заключение состоит из двух частей: а) описательной, в которой перечисляются признаки, требующие внимания врача, и б) заключительной, представляющей собой логическое завершение первой части. Мы уже упоминали, что недопустимо ограничиваться такими формулировками, как «ЭКГ без динамики» или «ЭКГ для сравнения нет». Фраза «ЭКГ без динамики» приемлема только в том случае, если врач провел сравнение текущей записи с предыдущей, указав, какие именно элементы были сопоставлены. Поверхностные заключения без должного обоснования формируют у врача привычку к небрежному подходу к столь серьезному вопросу, как выдача ЭКГ-заключений, и не способствуют его профессиональному развитию.

В.В. Мурашко и А.В. Струтынский, авторы известной книги «Электрокардиография», отмечают, что в электрокардиографическом заключении следует указать следующее:

1. Источник ритма сердца (синусовый или несинусовый).
2. Регулярность ритма (правильный или неправильный).
3. Частота сердечных сокращений (ЧСС).
4. Положение электрической оси сердца.
5. Наличие четырех электрокардиографических синдромов:
   а) нарушения ритма сердца,
   б) нарушения проводимости,
   в) гипертрофия миокарда желудочков или предсердий,
   г) повреждения миокарда (ишемия, дистрофия, некрозы, рубцы).

Приведем примеры заключений, которые чаще всего встречаются в работе скорой медицинской помощи:

1. Ритм синусовый, правильный, … ударов в минуту. Левограмма (правограмма, нормограмма), сегмент ST на изолинии, Т – положительный во всех отведениях, временные показатели в пределах нормальных значений. Заключение: ЭКГ без патологии.

2. Выражены зубцы Q в … отведениях (указать какие). Заключение: при отсутствии других изменений — очаговые, при наличии анамнеза, возможно, рубцовые изменения (указать локализацию).

3. Сегмент ST выше изолинии (или монофазная кривая), в противоположных отведениях — депрессия ST. Патологический зубец Q (указать в каком отведении). Заключение: Острая ишемия, некроз (указать локализацию).

4. На фоне мерцательной аритмии, постоянной формы – внезапное учащение ритма. Заключение: Мерцательная аритмия, постоянная форма. Пароксизм тахикардии.

5. Внезапное нарушение ритма на фоне предшествующего синусового ритма. Заключение: Пароксизм мерцательной аритмии. Если нарушение сопровождается тахикардией — пароксизм мерцательной тахиаритмии.

6. Изменения на ЭКГ, имеющие определенную локализацию, характеризуются как очаговые. Например, отсутствие зубца R или патологический Q, или низкий (высокий) Т в отведениях I, aVL, V2 – V4, либо в отведениях II, III, aVF, «K», V6 – V7 (V9).

7. Изменения, прослеживаемые во всех отведениях (или почти во всех), отражающие почти все области миокарда, описываются как диффузные.

8. Заключения, которые не могут быть даны при однократном ЭКГ-обследовании, когда для решения вопроса требуется динамическое наблюдение, не могут выдаваться в скорой помощи. В этом случае пациента следует госпитализировать, а имеющиеся изменения трактуются в пользу пациента, т.е. как острые.

Иногда можно встретить запись: ЭКГ без отрицательной динамики. Возникает вопрос: разве положительная динамика (особенно в течение короткого времени) не представляет интерес? … «В дальнейшем, как правило, через месяц форма зубца Т нормализуется, если это происходит раньше, то следует исключить повторный ОИМ с «псевдонормализацией» зубца Т.

Автор обращает внимание читателя на необходимость четкого разграничения между понятиями «ЭКГ-заключение» и «клинический диагноз», который формируется с учетом данных ЭКГ, но не дублирует их. Эти понятия нельзя отождествлять, однако они должны быть взаимосвязаны, то есть между ними должна существовать логическая связь. Заключение, основанное на данных ЭКГ, не может заменить диагноз. Ишемия и некроз — это не диагноз. Диагноз ставится с учетом данных ЭКГ-заключения. Наличие на ЭКГ признаков ишемии (элевация сегмента ST), некроза (патологический зубец Q) дает врачу скорой помощи право диагностировать инфаркт миокарда. Почему именно врачу скорой помощи? Классические каноны при постановке диагноза ИМ требуют —

1. Соответствующей клинической картины,

2. Характерных изменений на ЭКГ, в частности, наличие ишемии, патологического зубца Q и положение сегмента ST.

3. Биохимических маркеров некроза кардиомиоцитов.

Однако в условиях скорой помощи патологический зубец Q, особенно в первые часы (минуты!), встречается не всегда, поэтому для догоспитального этапа допускается ставить диагноз только на основании трех или даже двух признаков, добавляя в диагнозе после слов «инфаркт миокарда» «с зубцом Q или без зубца Q». То же самое касается и использования биохимических тестов (миоглобинового и тропонинового). Во-первых, их применение в скорой помощи не так широко, во-вторых, информативность обоих тестов начинает возрастать только после второго часа (в редких случаях), что ставит под сомнение целесообразность использования дорогостоящего метода в условиях скорой помощи. Таким образом, роль ЭКГ в постановке диагноза возрастает, как и ответственность врача при выдаче ЭКГ-заключения и основанного на этом заключения диагноза, как итога всех его составляющих. Если в описании ЭКГ указано об элевации сегмента ST, а в заключении — ишемия миокарда или, тем более, некроз (при наличии патологического зубца Q), то в диагнозе может быть только «инфаркт миокарда» (ОКС с подъемом сегмента ST в современной терминологии, хотя возможно указать и инфаркт миокарда), но никак не «нестабильная стенокардия», которая может вообще не иметь электрокардиографического отображения. Цена такой «ошибки» очевидна из следующего примера.

Больной Т. 66 лет,

Жалобы: Колющая боль за грудиной, чувство нехватки воздуха, «как плитой придавило». Ухудшение состояния наступило резко, в течение 30 минут. (Стиль заполнения карты сохранён). Резко появилась боль, побледнел, появилась слабость (по словам жены, которая дала валокордин, без эффекта). Врач скорой помощи назначил фентанил – 0,005 — 2 мл. в/в. Болевой приступ купирован. На ЭКГ (Рис.39) ритм синусовый, 63 в 1 мин, ишемия, повреждение (выделено автором) по боковой, задней стенке левого желудочка. Синдром ранней реполяризации, ЭКГ для сравнения нет. Диагноз – ИБС, нестабильная стенокардия. И хотя все данные указывали на наличие инфаркта миокарда с локализацией по задней стенке, больной в соответствии с выставленным диагнозом был госпитализирован в районную больницу, вместо того чтобы быть доставленным в инфарктный центр.

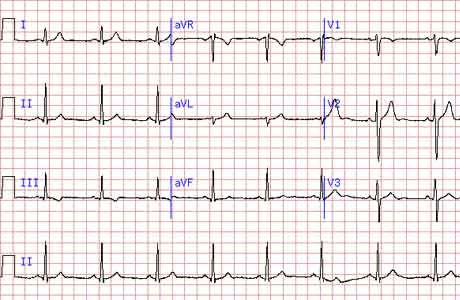

Рис. 27. ЭКГ Б-ного Т., 66 лет. Объяснение в тексте.

Существует множество различных справочных пособий, которые призваны облегчить анализ и расчет элементов ЭКГ. Одно из них представлено на рис. 27.

Рис. 28 Линейка для расчета электрокардиограмм

Электрокардиография – это метод измерения разницы потенциалов, возникающих под воздействием электрических импульсов сердца. Результат исследования представлен в виде электрокардиограммы (ЭКГ), которая отражает фазы сердечного цикла и динамику работы сердца.

После сокращения миокарда импульсы продолжают распространяться по телу в виде электрического заряда, в результате чего возникает разница потенциалов – измеримая величина, которую можно определить с помощью электродов электрокардиографа.

Научись читать ЭКГ за 14 минут!!! Простой алгоритм интерпретации ЭКГ

Особенности процедуры

В процессе проведения электрокардиографии применяются отведения – это размещение электродов по определенной схеме. Для того чтобы получить полное представление о электрическом потенциале всех участков сердца (передней, задней и боковых стенок, а также межжелудочковых перегородок), используется 12 отведений: три стандартных, три усиленных и шесть грудных. Электроды располагаются на руках, ногах и в определенных местах на груди.

Во время процедуры электроды фиксируют силу и направление электрических импульсов, а регистрирующее устройство преобразует полученные электромагнитные колебания в виде зубцов и линии на специальной бумаге для записи ЭКГ, с заданной скоростью (50, 25 или 100 мм в секунду).

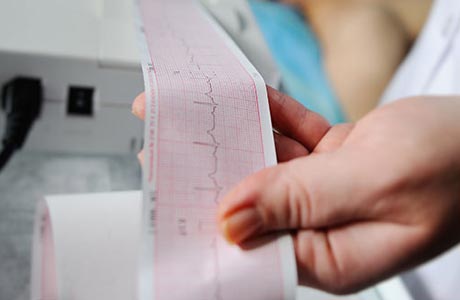

На бумажной ленте используются две оси. Горизонтальная ось X отображает время и измеряется в миллиметрах. С помощью временных отрезков на миллиметровой сетке можно отслеживать продолжительность процессов расслабления (диастолы) и сокращения (систолы) всех участков миокарда.

Вертикальная ось Y показывает силу импульсов и измеряется в милливольтах (мВ), где 1 маленькая клеточка соответствует 0,1 мВ. Измеряя разницу электрических потенциалов, можно выявлять патологии сердечной мышцы.

На ЭКГ также обозначены отведения, на каждом из которых последовательно фиксируется работа сердца: стандартные I, II, III, грудные V1-V6 и усиленные стандартные aVR, aVL, aVF.

Показатели ЭКГ

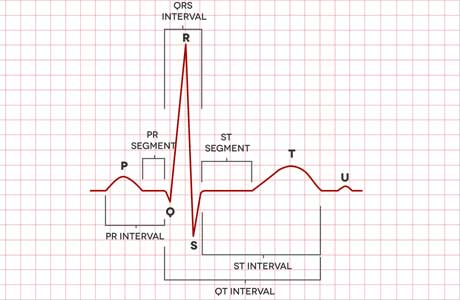

Основные параметры электрокардиограммы, отражающие функционирование миокарда, включают зубцы, сегменты и интервалы.

Зубцы представляют собой все острые и округлые выпуклости, отображаемые по вертикальной оси Y. Они могут быть положительными (направленными вверх), отрицательными (направленными вниз) или двухфазными. На графике ЭКГ выделяют пять ключевых зубцов:

• P – фиксируется после возникновения импульса в синусовом узле и последующего сокращения правого и левого предсердий;
• Q – регистрируется при появлении импульса из межжелудочковой перегородки;
• R, S – отражают сокращения желудочков;
• T – обозначает процесс расслабления желудочков.

Сегменты представляют собой участки с прямыми линиями, которые указывают на время напряжения или расслабления желудочков. В электрокардиограмме выделяют два основных сегмента:

• PQ – продолжительность возбуждения желудочков;
• ST – время расслабления.

Интервал – это участок электрокардиограммы, состоящий из зубца и сегмента. При анализе интервалов PQ, ST, QT учитывается время распространения возбуждения в каждом предсердии, а также в левом и правом желудочках.

Норма и патология на ЭКГ: Нарушения Ритма

Норма ЭКГ у взрослых (таблица)

С помощью таблицы норм можно осуществить последовательный анализ высоты, интенсивности, формы и длины зубцов, интервалов и сегментов, чтобы выявить возможные отклонения. Поскольку импульс, проходящий через миокард, распространяется неравномерно (из-за различий в толщине и размерах сердечных камер), выделяются ключевые параметры нормы для каждого элемента кардиограммы.

На основе данных, полученных при расшифровке ЭКГ, можно сделать выводы о состоянии сердечной мышцы:

• нормальное функционирование синусового узла;
• работа проводящей системы;
• частота и ритмичность сердечных сокращений;
• состояние миокарда — кровообращение, толщина в различных участках.

Алгоритм расшифровки ЭКГ

Существует методика интерпретации ЭКГ, которая включает последовательное изучение ключевых аспектов функционирования сердца:

• синусовый ритм;
• частота сердечных сокращений (ЧСС);
• регулярность ритма;
• проводимость;
• электрическая ось сердца (ЭОС);
• анализ зубцов и интервалов.

Синусовый ритм представляет собой стабильный ритм сердечных сокращений, который возникает благодаря импульсу в AV-узле, вызывающему последовательное сокращение миокарда. Присутствие синусового ритма можно определить по показателям зубца P на ЭКГ.

В сердце также имеются дополнительные источники возбуждения, которые могут регулировать сердечный ритм в случае нарушения функции AV-узла. Несинусовые ритмы на ЭКГ проявляются следующим образом:

• Предсердный ритм – зубцы P располагаются ниже изолинии;
• AV-ритм – на электрокардиограмме зубцы P отсутствуют или располагаются после комплекса QRS;
• Желудочковый ритм – на ЭКГ отсутствует связь между зубцом P и комплексом QRS, при этом частота сердечных сокращений может быть ниже 40 ударов в минуту.

При возникновении электрических импульсов, регулируемых несинусовыми ритмами, могут быть диагностированы следующие патологии:

• Экстрасистолия – это преждевременное сокращение желудочков или предсердий. Если на ЭКГ появляется внеочередной зубец P, а также наблюдаются деформации или изменения полярности, это указывает на предсердную экстрасистолию. При узловой экстрасистолии зубец P направлен вниз, отсутствует или располагается между QRS и Т.
• Пароксизмальная тахикардия (140-250 ударов в минуту) может проявляться на ЭКГ в виде наложения зубца P на T, который находится позади комплекса QRS во II и III стандартных отведениях, а также в виде расширенного QRS.
• Трепетание желудочков (200-400 ударов в минуту) характеризуется высокими волнами с трудными для различения элементами, а при трепетании предсердий выделяется только комплекс QRS, в то время как на месте зубца P наблюдаются пилообразные волны.
• Мерцание (350-700 ударов в минуту) на ЭКГ проявляется в виде неоднородных волн.

Частота сердечных сокращений

Расшифровка электрокардиограммы (ЭКГ) обязательно включает в себя данные о частоте сердечных сокращений (ЧСС), которые фиксируются на ленте. Для вычисления этого показателя можно использовать специальные формулы, зависящие от скорости записи:

• при скорости 50 миллиметров в секунду: 600 / (число больших квадратов в интервале R-R);
• при скорости 25 мм в секунду: 300 / (число больших квадратов между R-R).

Кроме того, частоту сердечных сокращений можно определить, опираясь на количество маленьких клеток в интервале R-R, если запись кардиограммы производилась со скоростью 50 мм/с:

• 3000 / количество маленьких клеток.

Для взрослого человека нормальная частота сердечных сокращений варьируется от 60 до 80 ударов в минуту.

Регулярность ритма

В нормальных условиях интервалы R-R должны быть одинаковыми, однако допустимо их изменение в пределах 10% от среднего значения. Изменения в регулярности сердечного ритма, а также колебания частоты сердечных сокращений (ЧСС) могут быть вызваны нарушениями автоматизма, возбудимости, проводимости или сократимости миокарда.

При нарушениях автоматизма в сердечной мышце можно наблюдать следующие изменения интервалов:

• Тахикардия – частота сердечных сокращений составляет от 85 до 140 ударов в минуту, при этом наблюдается сокращение периода расслабления (интервал TP) и уменьшение интервала RR;
• Брадикардия – частота сердечных сокращений снижается до 40-60 ударов в минуту, а интервалы RR и TP увеличиваются;
• Аритмия – между основными интервалами сердечного ритма фиксируются различные расстояния.

Проводимость

Для эффективной передачи электрических импульсов от источника возбуждения ко всем частям сердца существует специализированная проводящая система, включающая синусовый (SA) и атриовентрикулярный (AV) узлы, а также пучок Гиса. Нарушение работы этой системы называется блокадой.

Существует три основных типа блокад: синусовая, внутрипредсердная и атриовентрикулярная.

Синусовая блокада на электрокардиограмме (ЭКГ) проявляется в виде периодического исчезновения циклов PQRST, при этом наблюдается значительное увеличение интервала между R-R.

Внутрипредсердная блокада характеризуется удлинением зубца P, превышающим 0,11 секунды.

Атриовентрикулярную блокаду делят на несколько степеней:

• I степень – увеличение интервала P-Q более 0,20 секунды;
• II степень – периодическое исчезновение QRST с неравномерными интервалами между комплексами;
• III степень – предсердия и желудочки сокращаются независимо друг от друга, что приводит к отсутствию связи между P и QRST на кардиограмме.

Электрическая ось

Электрическая ось сердца (ЭОС) представляет собой направление передачи электрических импульсов по миокарду и может принимать горизонтальное, вертикальное или промежуточное положение в норме. При интерпретации электрокардиограммы (ЭКГ) ЭОС определяется по расположению комплекса QRS в двух отведениях – aVL и aVF.

В некоторых ситуациях может наблюдаться отклонение оси, которое само по себе не является патологией и может возникать из-за увеличения левого желудочка, однако в то же время это может указывать на наличие заболеваний сердечной мышцы. Обычно ЭОС отклоняется влево по следующим причинам:

• ишемический синдром;
• заболевания клапанного аппарата левого желудочка;
• артериальная гипертензия.

Наклон оси вправо, как правило, наблюдается при увеличении правого желудочка, что может быть связано с рядом заболеваний:

• стеноз легочной артерии;
• бронхит;
• астма;
• патология трикуспидального клапана;
• врожденные пороки сердца.

Отклонения

Изменения в длительности интервалов и высоте волн также могут указывать на нарушения в функционировании сердца, что позволяет выявить различные врожденные и приобретенные заболевания.

Клиническое значение нормальных показателей ЭКГ

Электрокардиограмма (ЭКГ) является важным инструментом в кардиологии, позволяющим оценить электрическую активность сердца. Нормальные показатели ЭКГ служат основой для диагностики различных сердечно-сосудистых заболеваний. Понимание клинического значения нормальных показателей ЭКГ помогает врачам правильно интерпретировать результаты и принимать обоснованные решения о лечении.

Нормальная ЭКГ у взрослого человека включает следующие ключевые параметры:

• Частота сердечных сокращений (ЧСС): Нормальная ЧСС варьируется от 60 до 100 ударов в минуту. Увеличение или уменьшение этого показателя может указывать на различные патологии, такие как тахикардия или брадикардия.
• Ритм: Нормальный синусовый ритм характеризуется регулярными интервалами между ударами сердца. Наличие аритмий может сигнализировать о проблемах с проводимостью или автоматизмом сердца.
• Зубцы и интервалы: Нормальная ЭКГ включает зубцы P, QRS и T. Зубец P отражает деполяризацию предсердий, комплекс QRS – деполяризацию желудочков, а зубец T – реполяризацию желудочков. Интервалы PR, QRS и QT также имеют свои нормальные значения, которые помогают в диагностике различных нарушений.

1. Диагностика заболеваний: Нормальная ЭКГ служит отправной точкой для выявления отклонений. Например, изменения в форме или длительности зубцов могут указывать на ишемическую болезнь сердца, гипертрофию миокарда или электролитные нарушения.
2. Мониторинг состояния пациента: У пациентов с известными сердечно-сосудистыми заболеваниями регулярное проведение ЭКГ позволяет отслеживать динамику состояния и эффективность лечения.
3. Прогнозирование осложнений: Нормальные показатели ЭКГ могут свидетельствовать о низком риске сердечно-сосудистых событий, в то время как отклонения могут указывать на повышенный риск, что требует более тщательного наблюдения и вмешательства.

Таким образом, нормальные показатели ЭКГ имеют важное клиническое значение, позволяя врачам не только диагностировать, но и прогнозировать течение заболеваний, а также оценивать эффективность проводимого лечения. Понимание этих показателей является основой для качественной медицинской помощи и улучшения исходов для пациентов с сердечно-сосудистыми заболеваниями.

Сравнение с патологическими изменениями на ЭКГ

Электрокардиограмма (ЭКГ) является важным инструментом для диагностики различных заболеваний сердца. Нормальное ЭКГ отображает электрическую активность сердца в состоянии покоя и служит базой для сравнения с патологическими изменениями. Понимание нормального ЭКГ позволяет врачам выявлять отклонения, которые могут указывать на наличие сердечно-сосудистых заболеваний.

Нормальная ЭКГ состоит из нескольких ключевых компонентов: зубцов P, QRS комплекса и зубца T. Каждый из этих элементов отражает определенные фазы сердечного цикла. Зубец P соответствует деполяризации предсердий, QRS комплекс — деполяризации желудочков, а зубец T — реполяризации желудочков. В норме ЭКГ имеет четкие и предсказуемые интервалы между этими компонентами.

При сравнении нормального ЭКГ с патологическими изменениями, важно обратить внимание на следующие аспекты:

• Изменение формы зубцов: Патологические состояния могут вызывать изменения в форме зубцов. Например, высокий зубец P может указывать на гипертрофию предсердий, а широкий QRS комплекс — на блокаду ножек пучка Гиса.
• Изменение интервалов: Нормальные интервалы между зубцами также могут изменяться при различных заболеваниях. Увеличение интервала PR может свидетельствовать о блокаде AV, тогда как укорочение может указывать на синдром Вольфа-Паркинсона-Уайта.
• Наличие дополнительных зубцов: Патологические изменения могут приводить к появлению дополнительных зубцов, таких как зубцы U, которые могут быть признаком гипокалиемии или других электролитных нарушений.
• Изменения сегментов: Сегмент ST, который в норме находится на уровне изолинии, может подниматься или опускаться при ишемии миокарда или инфаркте.

Сравнение нормального ЭКГ с патологическими изменениями позволяет врачам не только диагностировать заболевания, но и оценивать их тяжесть и динамику. Например, при повторных ЭКГ можно отслеживать изменения, которые могут указывать на прогрессирование заболевания или, наоборот, на его регрессию после лечения.

Таким образом, знание нормального ЭКГ и умение сравнивать его с патологическими изменениями является ключевым навыком для врачей, работающих в области кардиологии. Это позволяет не только ставить точные диагнозы, но и разрабатывать эффективные стратегии лечения для пациентов с сердечно-сосудистыми заболеваниями.

Рекомендации по интерпретации результатов ЭКГ

Интерпретация результатов электрокардиограммы (ЭКГ) является важным аспектом в диагностике сердечно-сосудистых заболеваний. Для правильного анализа ЭКГ необходимо учитывать множество факторов, включая анатомические и физиологические особенности пациента, а также контекст клинической ситуации.

Первым шагом в интерпретации ЭКГ является оценка ритма сердца. Нормальный синусовый ритм характеризуется регулярными интервалами между сердечными сокращениями и наличием зубца P перед каждым комплексом QRS. Частота сердечных сокращений в норме составляет от 60 до 100 ударов в минуту. При этом важно обращать внимание на наличие аритмий, которые могут указывать на различные патологии.

Следующим этапом является анализ формы и продолжительности зубцов и интервалов на ЭКГ. Зубец P должен быть положительным в отведениях I, II и aVF, а его продолжительность не должна превышать 0,12 секунды. Комплекс QRS, отражающий деполяризацию желудочков, должен быть узким (менее 0,12 секунды) и симметричным. Увеличение продолжительности QRS может свидетельствовать о наличии блокады ножек пучка Гиса или других нарушениях проводимости.

Интервал PR, который отражает время, необходимое для проведения импульса от предсердий к желудочкам, должен составлять от 0,12 до 0,20 секунды. Увеличение этого интервала может указывать на атриовентрикулярную блокаду, в то время как его укорочение может быть связано с синдромом Вольфа-Паркинсона-Уайта.

Важно также оценить сегмент ST, который должен находиться на уровне изолинии. Подъем или спад сегмента ST может указывать на ишемию миокарда или инфаркт. Наличие зубца T, который должен быть положительным в большинстве отведений, также имеет значение. Инверсия зубца T может свидетельствовать о наличии ишемической болезни сердца или других патологических процессов.

Кроме того, необходимо учитывать наличие дополнительных признаков, таких как зубцы U, которые могут указывать на гипокалиемию или другие электролитные нарушения. Важно помнить, что интерпретация ЭКГ должна проводиться в контексте клинической картины и других диагностических методов.

В заключение, интерпретация ЭКГ требует внимательности и глубоких знаний анатомии и физиологии сердца. Правильный анализ результатов ЭКГ может существенно повлиять на выбор дальнейшей тактики лечения и улучшить прогноз для пациента.
