Электрокардиограмма (ЭКГ) — ключевой инструмент в кардиологии для оценки электрической активности сердца и выявления патологий. В статье рассмотрим, как правильно расшифровывать результаты ЭКГ, приведем примеры и укажем на важные аспекты анализа. Понимание интерпретации ЭКГ поможет медицинским специалистам и пациентам лучше ориентироваться в результатах, что способствует более эффективной диагностике и лечению сердечно-сосудистых заболеваний.

Ознакомление с основными элементами кардиограммы

Важно понимать, что анализ ЭКГ основан на простых логических принципах, которые доступны для понимания даже тем, кто не имеет специального образования. Для более комфортного и спокойного освоения этой темы рекомендуется начинать с базовых основ расшифровки, а затем постепенно углубляться в более сложные аспекты.

Врачи отмечают, что электрокардиограмма (ЭКГ) является важным инструментом для диагностики различных заболеваний сердца. Расшифровка ЭКГ позволяет выявить нарушения ритма, ишемию миокарда и другие патологии. Например, на графике ЭКГ можно увидеть зубцы P, QRS и T, каждый из которых отражает определенные этапы сердечного цикла. Врачи подчеркивают, что правильная интерпретация этих элементов требует опыта и знаний. Они также отмечают, что наличие изменений в сегментах ST может указывать на острый инфаркт миокарда, в то время как удлинение интервала QT может свидетельствовать о риске аритмий. Таким образом, ЭКГ является незаменимым методом в кардиологии, позволяющим своевременно диагностировать и лечить сердечно-сосудистые заболевания.

Научись анализировать ЭКГ за 7 минут!!! (Подробный разбор ЭКГ).

Разметка ленты

Бумага, на которой отображаются показатели работы сердечной мышцы, представляет собой широкую ленту нежно-розового цвета с четкой разметкой в виде «квадратов». Более крупные квадраты состоят из 25 маленьких ячеек, каждая из которых соответствует 1 мм. Если большая ячейка заполнена только 16 точками, для удобства можно провести параллельные линии и следовать аналогичным рекомендациям.

Горизонтальные линии ячеек показывают продолжительность сердечных сокращений (в секундах), а вертикальные – напряжение отдельных участков ЭКГ (в милливольтах). 1 мм соответствует 1 секунде времени (по ширине) и 1 мВ напряжения (по высоте)! Эту важную истину следует помнить на протяжении всего анализа данных, так как её значимость станет очевидной каждому позже.

Элемент ЭКГ	Норма	Возможные отклонения и их значение
Зубец P	Положительный, округлый, длительность 0.06-0.10 с, амплитуда до 0.25 мВ	Увеличение длительности/амплитуды: гипертрофия предсердий. Отрицательный/двухфазный: эктопический предсердный ритм, ретроградная активация. Отсутствие: фибрилляция предсердий, синоатриальная блокада.
Интервал PQ (PR)	0.12-0.20 с	Удлинение: АВ-блокада (I, II, III степени). Укорочение: синдром WPW, синдром CLC, эктопический предсердный ритм.
Комплекс QRS	Длительность 0.06-0.10 с, амплитуда зависит от отведений	Уширение: блокада ножек пучка Гиса, желудочковая экстрасистолия, желудочковая тахикардия. Увеличение амплитуды: гипертрофия желудочков. Уменьшение амплитуды: перикардит, микседема, ожирение. Патологический зубец Q: инфаркт миокарда.
Сегмент ST	Изолиния (на уровне изоэлектрической линии)	Подъем: острый инфаркт миокарда, перикардит, ранняя реполяризация. Депрессия: ишемия миокарда, перегрузка желудочков, дигиталисная интоксикация.
Зубец T	Положительный, асимметричный, амплитуда 1/3-2/3 зубца R	Уплощение/инверсия: ишемия миокарда, электролитные нарушения (гипокалиемия), перикардит. Высокий, заостренный: гиперкалиемия, острый инфаркт миокарда (гиперкалиемический тип).
Интервал QT	0.35-0.44 с (корригированный по ЧСС)	Удлинение: синдром удлиненного QT, электролитные нарушения (гипокалиемия, гипокальциемия), некоторые лекарственные препараты. Укорочение: синдром укороченного QT, гиперкальциемия.
Ритм	Синусовый (каждому QRS предшествует P, P-P и R-R интервалы регулярны)	Несинусовый (предсердный, узловой, желудочковый): аритмии (фибрилляция предсердий, экстрасистолия, тахикардия, брадикардия).
ЧСС	60-90 ударов в минуту	Тахикардия (>90 уд/мин), брадикардия (<60 уд/мин).
Электрическая ось сердца	Нормальная (от +30° до +90°)	Отклонение влево: гипертрофия левого желудочка, блокада левой ножки пучка Гиса. Отклонение вправо: гипертрофия правого желудочка, блокада правой ножки пучка Гиса.

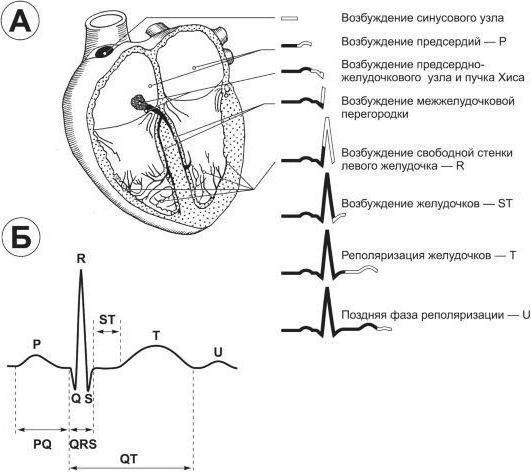

Зубцы и сегменты

Перед тем как углубиться в названия конкретных отделов зубчатого графика, важно рассмотреть работу самого сердца. Этот мышечный орган состоит из четырех камер: две верхние называются предсердиями, а две нижние – желудочками. Между каждым желудочком и предсердием в каждой половине сердца располагается клапан – створка, которая обеспечивает движение крови в одном направлении: сверху вниз.

Эта функция осуществляется благодаря электрическим импульсам, которые распространяются по сердцу в соответствии с его «биологическим расписанием». Они направляются в определенные участки полого органа с помощью системы пучков и узлов, представляющих собой миниатюрные мышечные волокна.

Импульс зарождается в верхней части правого желудочка – в синусовом узле. Затем сигнал проходит в левый желудочек, вызывая возбуждение верхних отделов сердца, что фиксируется зубцом P на электрокардиограмме: он напоминает пологую перевернутую чашу.

Когда электрический заряд достигает атриовентрикулярного узла (АВ-узла), расположенного почти на границе всех четырех камер сердечной мышцы, на кардиограмме появляется небольшой «острие», направленное вниз – это зубец Q. Чуть ниже АВ-узла находится следующая точка назначения импульса – пучок Гиса, который фиксируется самым высоким зубцом R, напоминающим пик или гору.

Преодолев половину пути, важный сигнал направляется к нижней части сердца через так называемые ножки пучка Гиса, которые внешне напоминают длинные щупальца осьминога, обнимающие желудочки. Проведение импульса по разветвленным отросткам пучка отражается в зубце S – неглубоком желобке у правого подножия R. Когда импульс распространяется на желудочки по ножкам пучка Гиса, происходит их сокращение. Последний кочкообразный зубец T обозначает восстановление (отдых) сердца перед следующим циклом.

Перед пятью основными зубцами на ЭКГ можно заметить прямоугольный выступ, не стоит его бояться, так как он представляет собой калибровочный или контрольный сигнал. Между зубцами располагаются горизонтально направленные участки – сегменты, такие как S-T (от S до T) или P-Q (от P до Q). Для самостоятельной оценки состояния сердца полезно запомнить понятие комплекс QRS – объединение зубцов Q, R и S, фиксирующее работу желудочков.

Зубцы, которые поднимаются над изометрической линией, называются положительными, в то время как те, что находятся ниже, – отрицательными. Таким образом, все пять зубцов чередуются: P (положительный), Q (отрицательный), R (положительный), S (отрицательный) и T (положительный).

Как быстро расшифровывать ЭКГ? (алгоритм быстрой расшифровки)

Отведения

Часто можно услышать вопрос: почему графики на ЭКГ так различаются? Ответ на самом деле довольно прост. Каждая из извивающихся линий на ленте представляет собой данные о работе сердца, полученные от 10-12 цветных электродов, которые размещаются на конечностях и в области грудной клетки. Эти электроды фиксируют информацию о сердечном импульсе, находясь на разном расстоянии от сердечной мышцы, поэтому графики на термоленте часто выглядят совершенно по-разному.

Нормальные показатели кардиограммы

Теперь, когда мы разобрались с тем, как правильно интерпретировать кардиограмму, можно перейти к анализу нормальных показателей. Прежде всего, важно обратить внимание на скорость записи ЭКГ (50 мм/с или 25 мм/с), которая обычно автоматически указывается на бумажной ленте. Исходя из этого, можно ознакомиться с нормами продолжительности зубцов и сегментов, представленных в таблице (для подсчетов можно использовать линейку или клетчатую разметку на ленте):

Название зубца	Длительность в мм (при 25 мм/с)	Длительность в мм (при 50 мм/с)
P	1,8–2,8	3,5–5,5
PQ	Менее 3	Менее 6
Q	Около 0,7–0,8	В пределах 1,5
QRS	1,5–2,7	3–5,6
S	Точных данных нет	Точных данных нет
T	3–7	6–14

Среди ключевых аспектов интерпретации ЭКГ можно выделить следующие моменты:

• Сегменты S-T и P-Q должны находиться на уровне изометрической линии, не выходя за её границы.
• Глубина зубца Q не должна превышать ¼ высоты самого высокого зубца – R.
• Точные параметры зубца S не установлены, однако известно, что он может достигать глубины 18–20 мм.
• Зубец T не должен превышать R: его максимальная высота составляет ½ высоты R.

Также важно следить за ритмом сердца. Для этого возьмите линейку и измерьте расстояние между вершинами R: полученные значения должны быть равны. Чтобы рассчитать частоту сердечных сокращений (ЧСС), посчитайте общее количество маленьких клеточек между тремя вершинами R и разделите это число на 2. Затем используйте одну из двух формул:

• 60/X*0,02 (при скорости записи 50 мм/сек).
• 60/X*0,04 (при скорости записи 25 мм/сек).

Если полученное значение находится в диапазоне от 59–60 до 90 уд/мин, это считается нормальным показателем ЧСС. Увеличение этого значения указывает на тахикардию, а его снижение – на брадикардию. Если у взрослого человека ЧСС превышает 95–100 уд./мин, это может быть тревожным признаком, тогда как для детей до 5–6 лет это может быть вариантом нормы.

Научись читать ЭКГ за 14 минут!!! Простой алгоритм интерпретации ЭКГ

Какие патологии можно выявить при расшифровке данных?

Электрокардиограмма, несмотря на свою простоту, остается уникальным методом для диагностики сердечно-сосудистых заболеваний. С наиболее распространенными недугами, которые можно выявить с помощью ЭКГ, можно ознакомиться, изучая как описание их характерных признаков, так и наглядные графические иллюстрации.

Пароксизмальная тахикардия

Данный недуг часто выявляется у взрослых при проведении электрокардиограммы, тогда как у детей он встречается довольно редко. К числу основных факторов, способствующих развитию этого заболевания, относятся употребление наркотиков и алкоголя, хронический стресс, гипертиреоз и другие. Пароксизмальная тахикардия (ПТ) проявляется, прежде всего, учащенным сердцебиением, которое может варьироваться от 138–140 до 240–250 ударов в минуту.

Из-за возникновения таких приступов (или пароксизмов) оба желудочка сердца не успевают полноценно заполняться кровью, что приводит к ухудшению общего кровообращения и замедляет поступление кислорода ко всем органам, включая головной мозг. Для тахикардии характерно наличие измененного комплекса QRS, слабо выраженного зубца T и, что особенно важно, отсутствием промежутка между T и P. Иными словами, группы зубцов на электрокардиограмме оказываются «слипшимися» друг с другом.

Брадикардия

Если в предыдущем случае речь шла об отсутствии сегмента T-P, то брадикардия является его противоположностью. Этот недуг характеризуется заметным удлинением сегмента T-P, что указывает на слабое проведение электрических импульсов или их неправильное прохождение через сердечную мышцу. У пациентов с брадикардией фиксируется очень низкий уровень частоты сердечных сокращений – менее 40–60 ударов в минуту. В то время как у людей, активно занимающихся спортом, легкие проявления этого состояния могут считаться нормой, в большинстве других случаев это может сигнализировать о начале серьезного заболевания.

Ишемия

Ишемия считается предвестником инфаркта миокарда, поэтому раннее обнаружение этой аномалии помогает предотвратить опасные состояния и, в конечном итоге, способствует положительному исходу. Ранее было отмечено, что интервал S-T должен находиться на уровне изолинии, однако его снижение в I и AVL отведениях (до 2,5 мм) указывает на наличие ишемической болезни сердца. В некоторых случаях ишемическая болезнь сердца может проявляться лишь изменением зубца T. В норме его высота не должна превышать половины высоты зубца R, однако в данной ситуации он может как увеличиваться до уровня R, так и опускаться ниже средней линии. При этом другие зубцы не претерпевают значительных изменений.

Трепетание и мерцание предсердий

Мерцание предсердий – это патологическое состояние сердца, проявляющееся в хаотичном и беспорядочном возникновении электрических импульсов в верхних отделах сердца. Провести качественный поверхностный анализ в таких случаях порой бывает затруднительно. Однако, зная, на какие аспекты следует обратить внимание в первую очередь, можно уверенно интерпретировать данные ЭКГ. Комплексы QRS не играют решающей роли, так как они часто остаются стабильными, в то время как интервалы между ними являются важными показателями: при мерцании они напоминают череду зазубрин на ручной пилы.

Менее хаотичные и более крупные волны между QRS указывают на трепетание предсердий, которое, в отличие от мерцания, характеризуется чуть более выраженной частотой сердечных сокращений (до 400 ударов в минуту). Сокращения и возбуждения предсердий в этом случае поддаются контролю в меньшей степени.

Утолщение миокарда предсердий

Подозрительное утолщение и растяжение мышечного слоя миокарда связано с серьезными нарушениями в кровообращении. При этом предсердия продолжают выполнять свою основную функцию, но с постоянными сбоями: утолщенная левая камера с большей силой «выбрасывает» кровь в желудочек. При самостоятельной интерпретации графика ЭКГ важно обратить внимание на зубец P, который отражает состояние верхних отделов сердца.

Если этот зубец выглядит как купол с двумя выпуклостями, это может свидетельствовать о наличии рассматриваемого заболевания. Утолщение миокарда, если не обратиться за квалифицированной медицинской помощью, может привести к инсульту или инфаркту. Поэтому настоятельно рекомендуется как можно скорее записаться на консультацию к кардиологу и предоставить подробное описание любых дискомфортных симптомов, если они имеются.

Экстрасистолия

Расшифровка ЭКГ с проявлениями экстрасистолии возможна при наличии знаний о специфических характеристиках этой аритмии. Тщательно изучив график, пациент может заметить необычные аномальные колебания, которые напоминают комплексы QRS – это и есть экстрасистолы. Они могут появляться в различных участках ЭКГ, и за ними часто следует компенсаторная пауза, дающая сердечной мышце возможность «отдохнуть» перед началом нового цикла сокращений и возбуждений.

Экстрасистолия в медицинской практике довольно часто встречается у людей, не имеющих серьезных заболеваний. В большинстве случаев она не оказывает значительного влияния на повседневную жизнь и не связана с серьезными патологиями. Тем не менее, если у вас обнаружена аритмия, рекомендуется обратиться к специалистам для дополнительной оценки состояния.

АВ-блокада сердца

При атриовентрикулярной блокаде сердца фиксируется увеличение интервала между одноименными зубцами P. Кроме того, эти зубцы могут встречаться на ЭКГ значительно чаще, чем комплексы QRS. Наблюдение такого паттерна указывает на низкую проводимость электрических импульсов от предсердий к желудочкам сердца.

Блокада ножек пучка Гиса

Не стоит недооценивать сбой в работе пучка Гиса, так как он находится в непосредственной близости к миокарду. В запущенных случаях патологический процесс может затрагивать важные участки сердца. Самостоятельно расшифровать ЭКГ при наличии серьезного заболевания вполне возможно, если внимательно проанализировать самый высокий зубец на термоленте. Если он принимает форму не аккуратной буквы Л, а искаженной буквы М, это свидетельствует о том, что пучок Гиса подвергся повреждению.

Поражение левой ножки, отвечающей за передачу импульса в левый желудочек, приводит к полному исчезновению зубца S. В этом случае точка соединения двух вершин расщепленного R будет находиться выше изолинии. Кардиограмма, показывающая ослабление правой ножки пучка, выглядит аналогично, но точка соединения уже обозначенных вершин зубца R располагается ниже средней линии. В обоих случаях зубец T будет отрицательным.

Инфаркт миокарда

Миокард представляет собой часть самого плотного и толстого слоя сердечной мышцы, который в последние годы сталкивается с различными заболеваниями. Одним из самых серьезных из них является некроз или инфаркт миокарда. При анализе электрокардиограммы этот недуг легко отличить от других заболеваний. Если зубец P, отражающий нормальное состояние двух предсердий, остается неизменным, то остальные элементы ЭКГ показывают значительные изменения. Например, заостренный зубец Q может «прокалывать» линию изолинии, а зубец T может принимать отрицательную форму.

Наиболее ярким признаком инфаркта является аномальное повышение R-T. Существует мнемоническое правило, которое помогает запомнить его характерный вид. Если при анализе этого участка можно представить левую, восходящую часть R как наклоненную вправо стойку, на которой развивается флажок, то это действительно указывает на некроз миокарда.

Фибрилляция желудочков

Иначе очень серьезное заболевание называется мерцательной аритмией. Основной характеристикой этого патологического состояния является разрушительная активность проводящих пучков и узлов, что приводит к неконтролируемым сокращениям всех четырех камер сердечного насоса. Интерпретировать результаты электрокардиограммы и выявить фибрилляцию желудочков довольно просто: на графике она выглядит как последовательность беспорядочных волн и впадин, параметры которых не соответствуют привычным показателям. В любом из сегментов невозможно обнаружить хотя бы один знакомый комплекс.

Синдром WPW

Когда в системе классических путей передачи электрического импульса неожиданно возникает аномальный пучок Кента, расположенный в «удобной колыбели» левого или правого предсердия, можно с уверенностью говорить о наличии синдрома WPW. Как только импульсы начинают двигаться по ненормальному сердечному пути, ритм сердечной мышцы нарушается. «Правильные» проводящие волокна не могут полностью обеспечить предсердия кровью, так как импульсы выбирают более короткий путь для завершения своего функционального цикла.

Электрокардиограмма (ЭКГ) при синдроме ВПВ характеризуется появлением микроволны на левом подножии зубца R, незначительным расширением комплекса QRS и, конечно, заметным сокращением интервала P-Q. Поскольку расшифровка кардиограммы сердца, подвергшегося WPW, не всегда бывает однозначной, медицинскому персоналу на помощь приходит Холтеровский метод диагностики. Этот метод предполагает круглосуточное ношение компактного устройства с датчиками, прикрепленными к коже.

Длительный мониторинг обеспечивает более точный результат и помогает установить достоверный диагноз. Для того чтобы своевременно выявить аномалии в сердце, рекомендуется проходить ЭКГ не реже одного раза в год. Если требуется регулярный контроль за лечением сердечно-сосудистого заболевания, может понадобиться более частое снятие показателей сердечной активности.

Электрокардиограф (ЭКГ) — это устройство, позволяющее оценить работу сердца и диагностировать его состояние. Во время обследования врач получает данные в виде графика. Как правильно интерпретировать ЭКГ-кривую? Какие существуют виды зубцов? Какие изменения можно увидеть на ЭКГ? Какую информацию этот метод диагностики предоставляет врачам? Это лишь некоторые из вопросов, которые волнуют людей, столкнувшихся с электрокардиографией. Для начала стоит разобраться в устройстве сердца.

Сердце человека состоит из двух предсердий и двух желудочков. Левая сторона сердца более развита, чем правая, так как на нее ложится большая нагрузка. Именно этот желудочек чаще всего подвержен заболеваниям. Несмотря на различия в размерах, обе стороны сердца должны функционировать слаженно и стабильно.

Учимся читать электрокардиограмму самостоятельно

Как правильно интерпретировать ЭКГ? На самом деле, это не так сложно, как может показаться на первый взгляд. В первую очередь, необходимо обратить внимание на кардиограмму. Она выводится на специальной бумаге с клеточной структурой, где четко различимы два вида клеток: большие и маленькие.

Заключение ЭКГ основывается на этих клетках. Что обозначают зубцы и клетки на ЭКГ? Это ключевые характеристики кардиограммы. Давайте попробуем освоить чтение ЭКГ с самого начала.

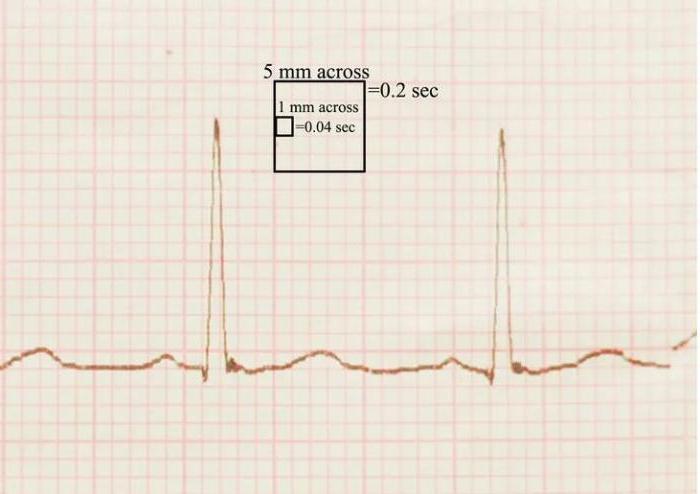

Значение ячеек (клеточек)

На листе, предназначенном для печати результатов обследования, присутствуют ячейки двух видов: крупные и мелкие. Все они образованы вертикальными и горизонтальными направляющими. Вертикальные направляющие обозначают вольтаж, а горизонтальные – временные интервалы.

Крупные квадраты состоят из 25 мелких клеток. Каждая маленькая клетка имеет размер 1 мм и соответствует 0,04 секунды по горизонтали. Крупные квадраты имеют размеры 5 мм и соответствуют 0,2 секунды. В вертикальном направлении один сантиметр полосы соответствует 1 мВ напряжения.

Зубцы

Для правильного интерпретирования результатов ЭКГ важно понимать, какие зубцы присутствуют и что они обозначают.

Существует пять основных зубцов, каждый из которых отражает функционирование сердца на графике.

1. Р – этот зубец должен быть положительным и находиться в пределах от 0,12 до двух секунд.
2. Q – отрицательный зубец, который демонстрирует состояние межжелудочковой перегородки.
3. R – показывает состояние миокарда желудочков.
4. S – отрицательный зубец, указывающий на завершение процессов в желудочках.
5. T – положительный зубец, отражающий восстановление потенциала в сердце.

Каждый из зубцов ЭКГ имеет свои уникальные характеристики для анализа.

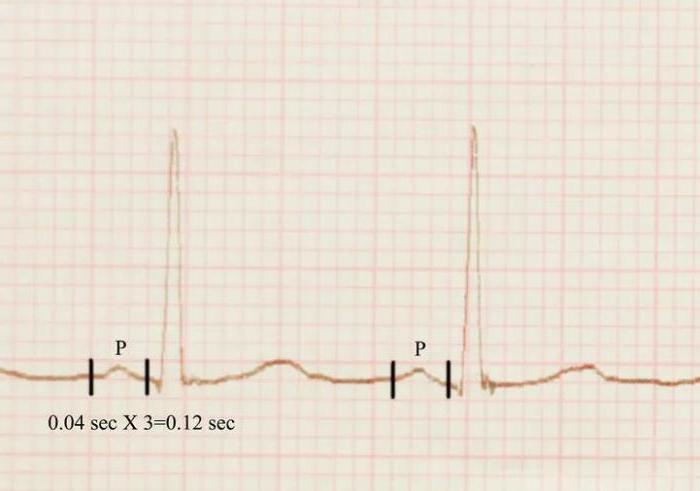

Зубец Р

Все зубцы на электрокардиограмме играют важную роль в установлении точного диагноза.

Первый зубец на графике называется Р. Он отражает временной промежуток между сердечными сокращениями. Для его измерения рекомендуется выделить начало и конец зубца вертикальными линиями, а затем подсчитать количество маленьких клеток. В норме продолжительность зубца Р должна составлять от 0,12 до 0,2 секунды.

Тем не менее, анализ этого показателя только на одном отрезке не обеспечит достоверных результатов. Чтобы убедиться в регулярности сердечного ритма, необходимо оценить интервал зубца Р на всех участках электрокардиограммы.

Зубец R

Зная, как легко интерпретировать ЭКГ, можно выявить наличие сердечных заболеваний. Следующий ключевой элемент графика – это зубец R. Его легко определить, так как он представляет собой самый высокий пик на графике. Именно этот зубец считается положительным. На кардиограмме его максимальная точка обозначается буквой R, а нижние части – Q и S.

Комплекс QRS называется желудочковым или синусовым. У здорового человека синусовый ритм на ЭКГ выглядит узким и высоким. На изображении четко видны зубцы R, которые являются самыми высокими:

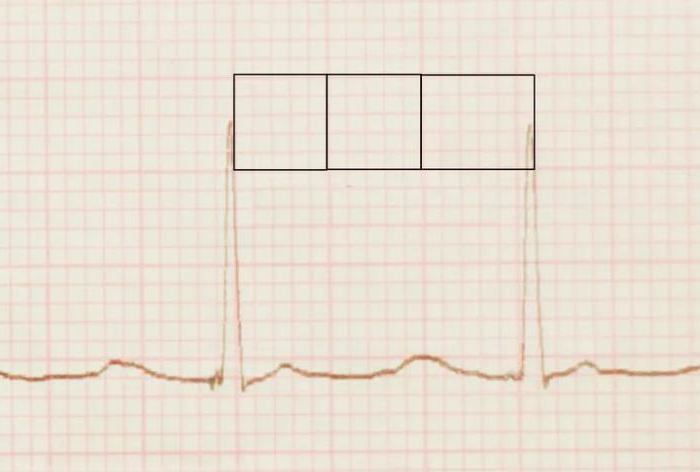

Между этими пиками количество больших квадратов указывает на частоту сердечных сокращений (ЧСС). Этот параметр вычисляется по следующей формуле:

300/количество больших квадратов = ЧСС.

Например, если между пиками располагается четыре полных квадрата, расчет будет следующим:

300/4=75 ударов сердца в минуту.

Иногда на кардиограмме можно заметить удлинение комплекса QRS более 0,12 секунды, что может свидетельствовать о блокаде пучка Гиса.

Интервал между зубцами PQ

PQ – это временной промежуток между зубцом Р и комплексом Q. Он отражает период, в течение которого возбуждение проходит через предсердия и достигает миокарда желудочков. Нормальные значения интервала PQ варьируются в зависимости от возраста и обычно составляют от 0,12 до 0,2 секунды.

С возрастом этот интервал может увеличиваться. Например, у детей до 15 лет PQ может достигать 0,16 секунды. В период с 15 до 18 лет он увеличивается до 0,18 секунды. У взрослых данный показатель составляет 0,2 секунды, что соответствует одной пятой секунды.

Если интервал удлиняется до 0,22 секунды, это может свидетельствовать о наличии брадикардии.

Интервал между зубцами QT

Для того чтобы правильно интерпретировать ЭКГ, важно разобраться в интервалах. После того как зубцы будут определены, следует перейти к вычислению интервала QT. В норме его значение колеблется в пределах 400-450 мс.

Если этот интервал окажется увеличенным, это может указывать на наличие ишемической болезни сердца, миокардита или ревматизма. В случае сокращенного интервала возможно наличие гиперкальциемии.

Интервал ST

В норме данный показатель находится на уровне средней линии, однако он может превышать её на два деления. Этот сегмент отражает процесс восстановления деполяризации сердечной мышцы.

В исключительных случаях значение может подниматься на три деления выше средней линии.

Норма

Нормальная расшифровка кардиограммы включает в себя следующие характеристики:

• Сегменты Q и S всегда должны находиться ниже средней линии, то есть быть отрицательными.
• Зубцы R и T в норме располагаются выше средней линии, что делает их положительными.
• Ширина QRS-комплекса не должна превышать 0,12 секунды.
• Частота сердечных сокращений (ЧСС) должна находиться в диапазоне от 60 до 85 ударов в минуту.
• На ЭКГ должен фиксироваться синусовый ритм.
• Зубец R должен находиться выше зубца S.

ЭКГ при патологиях: синусовая аритмия

Как правильно интерпретировать ЭКГ при различных заболеваниях? Одним из наиболее распространенных сердечных расстройств является нарушение синусового ритма. Это состояние может быть как физиологическим, так и патологическим. Физиологическая форма часто встречается у спортсменов или людей, испытывающих неврозы.

При синусовой аритмии кардиограмма выглядит следующим образом: синусовые ритмы остаются на месте, однако наблюдаются колебания интервалов R-R. В то же время, если задержать дыхание, график становится ровным.

Что касается патологической аритмии, то здесь синусовый импульс сохраняется постоянно, независимо от задержки дыхания, и на всех интервалах R-R фиксируются волнообразные изменения.

Проявление инфаркта на ЭКГ

При инфаркте миокарда изменения на электрокардиограмме (ЭКГ) становятся весьма заметными. Основные признаки данной патологии включают:

• увеличение частоты сердечных сокращений (ЧСС);
• подъем сегмента ST;
• выраженная депрессия сегмента ST в отведениях;
• увеличение комплекса QRS.

Кардиограмма является ключевым инструментом для выявления зон некроза сердечной мышцы при инфаркте. С ее помощью можно оценить степень повреждения сердца.

На графике ЭКГ при инфаркте наблюдается подъем сегмента ST, а зубец R может быть смещен вниз, что придает сегменту ST форму, напоминающую кошачью спину. В некоторых случаях также могут быть замечены изменения в зубце Q.

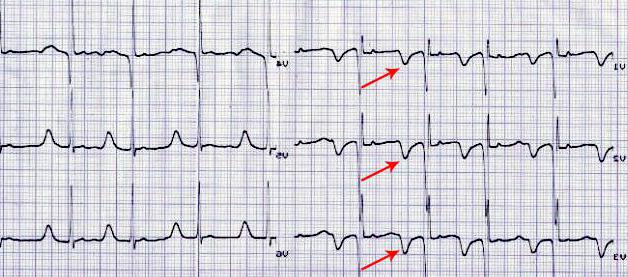

Ишемия

При наличии ишемии на электрокардиограмме можно определить, в какой области она проявляется.

• Ишемия передней стенки левого желудочка. Это состояние можно выявить по симметричным острым Т-зубцам.
• Ишемия эпикарда левого желудочка. Т-зубец имеет заостренную форму, симметричен и направлен вниз.
• Трансмуральная ишемия левого желудочка. Т-зубец заостренный, отрицательный и симметричный.
• Ишемия миокарда левого желудочка. Т-зубец сглажен и слегка приподнят вверх.
• Поражение сердца в результате ишемической болезни отражается на состоянии Т-зубца.

Изменения в желудочках

Электрокардиограмма (ЭКГ) демонстрирует изменения, происходящие в желудочках сердца, причем чаще всего они наблюдаются в левом желудочке. Этот тип кардиограммы характерен для людей, испытывающих длительные нагрузки, например, при наличии избыточного веса. В результате данной патологии наблюдается смещение электрической оси влево, что приводит к увеличению амплитуды зубца S по сравнению с зубцом R.

Метод Холтера

Как же освоить чтение ЭКГ, если не всегда очевидно, какие зубцы и в каком порядке расположены? В таких ситуациях рекомендуется проводить непрерывную регистрацию кардиограммы с использованием портативного устройства. Оно постоянно фиксирует данные ЭКГ на специальной ленте.

Этот метод диагностики особенно важен, когда стандартное ЭКГ не позволяет обнаружить какие-либо отклонения. Во время процедуры Холтера пациент обязательно ведет подробный дневник, в котором отмечает все свои действия: сон, прогулки, ощущения в процессе активности, отдых и симптомы болезни.

Обычно процесс регистрации данных продолжается в течение 24 часов. Однако в некоторых случаях может потребоваться мониторинг до трех суток.

Схемы расшифровки ЭКГ

При интерпретации кардиограммы важно следовать определенной последовательности действий.

1. Начинается с анализа проводимости и ритма сердца. Здесь оценивается регулярность сердечных сокращений, подсчитывается частота сердечных сокращений (ЧСС) и определяется работа проводящей системы.
2. Далее выявляются осевые повороты: устанавливается положение электрооси в фронтальной плоскости, а также вокруг поперечной и продольной осей.
3. Переходят к анализу зубца R.
4. Затем изучается комплекс QRS-T. В этом этапе оцениваются состояние комплекса QRS, сегмента RS-T, зубца T и интервала Q-T.
5. В завершение формируется заключение.

Длительность R-R-цикла позволяет судить о регулярности и норме сердечного ритма. При анализе работы сердца учитываются не только отдельные промежутки R-R, но и все в целом. В норме допустимы отклонения в пределах 10% от стандартных значений. В противном случае можно говорить о наличии неправильного (патологического) ритма.

Для выявления патологии анализируется комплекс QRS в определенном временном интервале. Здесь подсчитывается количество повторений сегмента. Затем берется аналогичный временной промежуток, но в другом месте кардиограммы, и снова производится подсчет. Если на равных участках времени количество QRS совпадает, это считается нормой. При различиях в количестве предполагается наличие патологии, при этом обращают внимание на зубцы Р. Они должны быть положительными и предшествовать комплексу QRS. На протяжении всей кардиограммы форма зубца Р должна оставаться одинаковой. Такой случай указывает на синусовый ритм сердца.

При предсердных ритмах зубец Р имеет отрицательное значение. За ним следует сегмент QRS. У некоторых пациентов зубец Р на ЭКГ может отсутствовать, полностью сливаясь с QRS, что свидетельствует о патологии предсердий и желудочков, которые получают импульс одновременно.

Желудочковый ритм на электрокардиограмме отображается в виде деформированного и расширенного QRS. При этом связь между зубцами Р и QRS отсутствует, а расстояния между зубцами R значительно увеличены.

Сердечная проводимость

Электрокардиография (ЭКГ) позволяет оценить проводимость сердца. По зубцу Р можно определить импульсы, исходящие от предсердий, и в норме этот показатель составляет 0,1 секунды. Интервал Р-QRS демонстрирует общую скорость проводимости в предсердиях, и его нормальные значения варьируются от 0,12 до 0,2 секунды.

Сегмент QRS отражает проводимость в желудочках, и его нормальные значения находятся в диапазоне от 0,08 до 0,09 секунды. Увеличение интервалов может свидетельствовать о замедлении проводимости сердца.

Пациентам не обязательно разбираться в том, что показывает ЭКГ. Этим должны заниматься специалисты. Только врач способен правильно интерпретировать кардиограмму и поставить точный диагноз, принимая во внимание степень изменения каждого зубца и сегмента.

Самостоятельное чтение результатов электрокардиограммы может быть затруднительным из-за недостатка опыта, нечеткости зубцов и сегментов, а также особенностей бумаги.

Электрокардиография – это метод, который измеряет разницу потенциалов, возникающих под воздействием электрических импульсов сердца. Результаты исследования представлены в виде электрокардиограммы (ЭКГ), которая отображает фазы сердечного цикла и динамику работы сердца.

После сокращения миокарда импульсы продолжают распространяться по организму в виде электрического заряда, что приводит к возникновению разницы потенциалов – величины, которую можно измерить с помощью электродов электрокардиографа.

Особенности процедуры

В процессе проведения электрокардиографии применяются отведения – это размещение электродов по заранее установленной схеме. Для того чтобы получить полное представление о электрическом потенциале всех участков сердца (включая переднюю, заднюю и боковые стенки, а также межжелудочковые перегородки), используются 12 отведений: три стандартных, три усиленных и шесть грудных. Электроды располагаются на руках, ногах и в определенных местах на груди.

Во время процедуры электроды фиксируют силу и направление электрических импульсов, а регистрирующее устройство записывает возникшие электромагнитные колебания в виде зубцов и линии на специальной бумаге для ЭКГ с заданной скоростью (50, 25 или 100 мм в секунду).

На бумажной ленте для регистрации используются две оси. Горизонтальная ось X отображает время и измеряется в миллиметрах. С помощью временных отрезков на миллиметровой сетке можно отслеживать продолжительность процессов расслабления (диастолы) и сокращения (систолы) всех участков миокарда.

Вертикальная ось Y показывает силу импульсов и измеряется в милливольтах (мВ), где 1 маленькая клеточка соответствует 0,1 мВ. Измеряя разницу электрических потенциалов, можно выявлять патологии сердечной мышцы.

На ЭКГ также обозначены отведения, на каждом из которых последовательно фиксируется работа сердца: стандартные I, II, III, грудные V1-V6 и усиленные стандартные aVR, aVL, aVF.

Показатели ЭКГ

Основные параметры электрокардиограммы, отражающие функционирование миокарда, включают зубцы, сегменты и интервалы.

Зубцы представляют собой все острые и округлые выпуклости, отображаемые по вертикальной оси Y. Они могут быть положительными (направленными вверх), отрицательными (направленными вниз) или двухфазными. На графике ЭКГ выделяют пять ключевых зубцов:

• P – фиксируется после генерации импульса в синусовом узле и последующего сокращения правого и левого предсердий;
• Q – появляется при активации импульса из межжелудочковой перегородки;
• R, S – отражают сокращение желудочков;
• T – указывает на процесс расслабления желудочков.

Сегменты представляют собой участки с прямыми линиями, которые обозначают время напряжения или расслабления желудочков. В электрокардиограмме выделяют два основных сегмента:

• PQ – длительность возбуждения желудочков;
• ST – период расслабления.

Интервал – это участок электрокардиограммы, который включает зубец и сегмент. При анализе интервалов PQ, ST, QT учитывается время распространения возбуждения в каждом предсердии, а также в левом и правом желудочках.

Норма ЭКГ у взрослых (таблица)

С помощью таблицы норм можно провести детальный анализ высоты, интенсивности, формы и длины зубцов, интервалов и сегментов, чтобы выявить возможные отклонения. Поскольку импульс, проходящий через миокард, распространяется неравномерно (из-за различий в толщине и размерах сердечных камер), выделяются ключевые параметры нормы для каждого элемента кардиограммы.

Показатели	Норма
Зубцы
P	Всегда положительный в отведениях I, II, aVF, в aVR отрицательный, а в V1 имеет двухфазную форму. Ширина — до 0,12 сек, высота — до 0,25 мВ (до 2,5 мм), но в II отведении продолжительность волны не должна превышать 0,1 сек
Q	Q всегда отрицательный, в отведениях III, aVF, V1 и V2 в норме отсутствует. Продолжительность до 0,03 сек. Высота Q: в отведениях I и II не более 15% от зубца P, в III — не более 25%
R	Высота варьируется от 1 до 24 мм
S	Отрицательный. Наиболее выражен в отведении V1, постепенно уменьшается от V2 до V5, в V6 может отсутствовать
T	Всегда положительный в отведениях I, II, aVL, aVF, V3-V6. В aVR всегда отрицательный
U	Иногда фиксируется на кардиограмме через 0,04 сек после T. Отсутствие U не считается патологией
Интервал
PQ	0,12-0,20 сек
Комплекс
QRS	0,06 — 0,08 сек
Сегмент
ST	В отведениях V1, V2, V3 смещается вверх на 2 мм

На основе данных, полученных при расшифровке ЭКГ, можно сделать выводы о состоянии сердечной мышцы:

• нормальная функция синусового узла;
• работа проводящей системы;
• частота и ритмичность сердечных сокращений;
• состояние миокарда – кровообращение и толщина в различных участках.

Алгоритм расшифровки ЭКГ

Существует методика интерпретации ЭКГ, которая включает последовательное изучение ключевых аспектов функционирования сердца:

• синусовый ритм;
• частота сердечных сокращений (ЧСС);
• регулярность ритма;
• проводимость;
• электрическая ось сердца (ЭОС);
• анализ зубцов и интервалов.

Синусовый ритм представляет собой стабильный ритм сердечных сокращений, который возникает из-за импульса, исходящего из синусового узла, и последующего сокращения миокарда. Определение наличия синусового ритма осуществляется по показателям зубца P на ЭКГ.

В сердце также имеются дополнительные источники электрической активности, которые могут регулировать сердечный ритм в случае нарушения функции AV-узла. Несинусовые ритмы на ЭКГ проявляются следующим образом:

• Предсердный ритм – зубцы P располагаются ниже изолинии;
• AV-ритм – на электрокардиограмме зубцы P отсутствуют или располагаются после комплекса QRS;
• Желудочковый ритм – на ЭКГ не наблюдается четкой связи между зубцом P и комплексом QRS, при этом частота сердечных сокращений может быть ниже 40 ударов в минуту.

При наличии электрических импульсов, регулируемых несинусовыми ритмами, могут быть диагностированы следующие состояния:

• Экстрасистолия – это преждевременное сокращение желудочков или предсердий. Если на ЭКГ появляется внеочередной зубец P, а также наблюдаются деформации или изменения полярности, это указывает на предсердную экстрасистолию. При узловой экстрасистолии зубец P направлен вниз, отсутствует или располагается между QRS и Т.
• Пароксизмальная тахикардия (140-250 ударов в минуту) может проявляться на ЭКГ в виде наложения зубца P на T, который находится позади комплекса QRS в II и III стандартных отведениях, а также в виде расширенного комплекса QRS.
• Трепетание желудочков (200-400 ударов в минуту) характеризуется высокими волнами с трудными для различения элементами, а при трепетании предсердий выделяется только комплекс QRS, в то время как на месте зубца P наблюдаются пилообразные волны.
• Мерцание (350-700 ударов в минуту) на ЭКГ проявляется в виде неоднородных волн.

Частота сердечных сокращений

Расшифровка электрокардиограммы (ЭКГ) обязательно включает в себя данные о частоте сердечных сокращений (ЧСС), которые фиксируются на ленте. Для вычисления этого показателя можно использовать специальные формулы, в зависимости от скорости записи:

• при скорости 50 миллиметров в секунду: 600 / (число больших квадратов в интервале R-R);
• при скорости 25 мм в секунду: 300 / (число больших квадратов между R-R).

Кроме того, частоту сердечных сокращений можно рассчитать по количеству маленьких клеток в интервале R-R, если запись кардиограммы была выполнена со скоростью 50 мм/с:

• 3000 / количество маленьких клеток.

Для взрослого человека нормальная частота сердечных сокращений варьируется от 60 до 80 ударов в минуту.

Регулярность ритма

В нормальных условиях интервалы R-R должны быть равными, однако допустимо их колебание в пределах 10% от среднего значения. Изменения в регулярности сердечного ритма, а также повышенные или пониженные значения частоты сердечных сокращений (ЧСС) могут быть вызваны нарушениями автоматизма, возбудимости, проводимости или сократимости миокарда.

При нарушении автоматизма в сердечной мышце можно наблюдать следующие изменения интервалов:

• тахикардия – частота сердечных сокращений составляет от 85 до 140 ударов в минуту, при этом наблюдается сокращение периода расслабления (интервал TP) и уменьшение интервала RR;
• брадикардия – частота сердечных сокращений снижается до 40-60 ударов в минуту, а интервалы RR и TP увеличиваются;
• аритмия – между основными интервалами сердечного ритма фиксируются различные расстояния.

Проводимость

Для эффективной передачи электрических импульсов от источника возбуждения ко всем частям сердца существует специализированная проводящая система, включающая синусовый (SA) и атриовентрикулярный (AV) узлы, а также пучок Гиса. Если эта система нарушается, это состояние называется блокадой.

Существует три основных типа блокад: синусовая, внутрипредсердная и атриовентрикулярная.

Синусовая блокада на электрокардиограмме (ЭКГ) проявляется нарушением передачи импульсов к предсердиям, что выражается в периодическом отсутствии циклов PQRST, при этом интервал между R-R значительно увеличивается.

Внутрипредсердная блокада характеризуется удлинением зубца P, который превышает 0,11 секунды.

Атриовентрикулярная блокада делится на несколько степеней:

• I степень – увеличение интервала P-Q более 0,20 секунды;
• II степень – периодическое отсутствие комплексов QRST с неравномерными интервалами между ними;
• III степень – предсердия и желудочки сокращаются независимо друг от друга, что приводит к отсутствию связи между P и QRST на кардиограмме.

Электрическая ось

Электрическая ось сердца (ЭОС) демонстрирует порядок передачи импульсов по миокарду и может принимать горизонтальное, вертикальное или промежуточное положение в норме. При интерпретации электрокардиограммы (ЭКГ) электрическую ось сердца определяют, анализируя расположение комплекса QRS в двух отведениях – aVL и aVF.

В некоторых ситуациях может наблюдаться отклонение оси, которое само по себе не является заболеванием и может возникать из-за увеличения левого желудочка. Однако такое отклонение также может указывать на наличие патологий сердечной мышцы. Обычно ЭОС отклоняется влево по следующим причинам:

• ишемический синдром;
• заболевания клапанного аппарата левого желудочка;
• артериальная гипертензия.

Наклон оси вправо чаще всего фиксируется при увеличении правого желудочка, что может происходить при следующих заболеваниях:

• стеноз легочной артерии;
• бронхит;
• астма;
• патология трикуспидального клапана;
• врожденные пороки сердца.

Отклонения

Изменения в продолжительности интервалов и высоте волн также могут указывать на нарушения в функционировании сердца, что позволяет выявить различные врожденные и приобретенные заболевания.

Влияние физических нагрузок на ЭКГ

Электрокардиограмма (ЭКГ) является важным инструментом для оценки состояния сердца и его функционирования. Физические нагрузки оказывают значительное влияние на электрическую активность сердца, что отражается в изменениях на ЭКГ. Понимание этих изменений позволяет врачам более точно оценивать состояние пациента и выявлять возможные патологии.

Во время физической активности сердце испытывает повышенные требования к кровоснабжению, что приводит к увеличению частоты сердечных сокращений (ЧСС) и изменению электрической активности миокарда. На ЭКГ это проявляется в виде изменений интервалов, сегментов и зубцов.

Одним из основных изменений, которые можно наблюдать на ЭКГ при физической нагрузке, является увеличение ЧСС. В норме, при умеренной физической активности, ЧСС может увеличиваться до 100-150 ударов в минуту. Это связано с активацией симпатической нервной системы, которая стимулирует сердце. На ЭКГ это будет отражено в виде более частых R-зубцов.

Кроме того, при физической нагрузке может наблюдаться изменение сегмента ST. В норме, во время нагрузки сегмент ST может немного подниматься или опускаться, что является физиологической реакцией на увеличение нагрузки. Однако, если изменения сегмента ST выражены и сопровождаются болями в груди или другими симптомами, это может указывать на ишемию миокарда и требует дальнейшего обследования.

Также стоит отметить, что у спортсменов и людей, регулярно занимающихся физической активностью, могут наблюдаться специфические изменения на ЭКГ, такие как увеличение амплитуды зубца R и снижение амплитуды зубца T. Эти изменения могут быть нормальными для тренированных людей и не всегда указывают на наличие патологии.

Важно учитывать, что реакция сердца на физическую нагрузку может варьироваться в зависимости от уровня физической подготовки, возраста и наличия сопутствующих заболеваний. Поэтому интерпретация ЭКГ должна проводиться с учетом индивидуальных особенностей пациента.

В заключение, влияние физических нагрузок на ЭКГ является важным аспектом, который необходимо учитывать при оценке состояния сердца. Правильная интерпретация изменений на ЭКГ позволяет врачам более точно диагностировать заболевания и разрабатывать эффективные стратегии лечения.

Сравнение ЭКГ у здоровых и больных пациентов

Электрокардиограмма (ЭКГ) является важным инструментом для диагностики сердечно-сосудистых заболеваний. Она позволяет визуализировать электрическую активность сердца и выявлять различные патологии.

У здоровых пациентов ЭКГ обычно демонстрирует регулярный ритм, четкие зубцы и нормальные интервалы. Основные компоненты ЭКГ включают:

• Зубец P: отражает деполяризацию предсердий.
• Комплекс QRS: показывает деполяризацию желудочков.
• Зубец T: соответствует реполяризации желудочков.

Нормальные значения интервалов и сегментов ЭКГ у здоровых людей следующие:

• Интервал PR: 120-200 мс
• Комплекс QRS: 80-120 мс
• Интервал QT: менее 440 мс у мужчин и менее 460 мс у женщин

В отличие от этого, у больных пациентов ЭКГ может демонстрировать различные аномалии, которые указывают на наличие заболеваний. Например:

• Увеличение интервала PR: может свидетельствовать о блокаде проводимости.
• Увеличение комплекса QRS: может указывать на гипертрофию желудочков или блокаду ножек пучка Гиса.
• Изменения сегмента ST: могут быть признаком ишемии миокарда или инфаркта.
• Изменения зубца T: могут указывать на реполяризационные нарушения.

Кроме того, у пациентов с аритмиями ЭКГ может показывать нерегулярный ритм, что также является важным диагностическим признаком. Например, при фибрилляции предсердий наблюдаются быстрые и нерегулярные зубцы, что требует немедленного медицинского вмешательства.

Таким образом, позволяет врачам не только диагностировать заболевания, но и оценивать их тяжесть, а также эффективность проводимого лечения. Правильная интерпретация ЭКГ является ключевым аспектом в кардиологии и требует глубоких знаний и опыта со стороны медицинского персонала.

Современные технологии в диагностике ЭКГ

Современные технологии в диагностике электрокардиограммы (ЭКГ) значительно изменили подход к выявлению и анализу сердечно-сосудистых заболеваний. В последние годы наблюдается активное внедрение новых методов и устройств, которые позволяют не только улучшить качество диагностики, но и сделать её более доступной для пациентов.

Одним из ключевых направлений является использование цифровых технологий для записи и анализа ЭКГ. Современные ЭКГ-аппараты оснащены высокочувствительными датчиками, которые обеспечивают точную регистрацию электрической активности сердца. Эти устройства могут быть как стационарными, так и портативными, что позволяет проводить диагностику в различных условиях — от больничной палаты до домашней обстановки.

Кроме того, современные ЭКГ-аппараты часто интегрируются с программным обеспечением, которое автоматически анализирует полученные данные. Такие системы способны выявлять различные аритмии, ишемические изменения и другие патологии, что значительно ускоряет процесс диагностики и снижает вероятность человеческой ошибки. Например, алгоритмы машинного обучения могут обрабатывать большие объемы данных и выявлять закономерности, которые могут быть неочевидны для врача.

Также стоит отметить развитие технологий телемедицины, которые позволяют врачам получать ЭКГ-данные удаленно. Это особенно актуально для пациентов, проживающих в удаленных или сельских районах, где доступ к медицинским учреждениям ограничен. С помощью мобильных приложений и устройств, таких как носимые кардиомониторы, пациенты могут самостоятельно контролировать состояние своего сердца и передавать результаты врачу для дальнейшего анализа.

Важным аспектом является и повышение информированности пациентов о состоянии своего здоровья. Современные технологии позволяют не только проводить диагностику, но и обучать пациентов основам интерпретации ЭКГ. Существуют приложения, которые помогают пользователям понять, что означают различные волны и интервалы на ЭКГ, что способствует более активному участию пациентов в процессе лечения и профилактики сердечно-сосудистых заболеваний.

Таким образом, современные технологии в диагностике ЭКГ открывают новые горизонты для кардиологии, позволяя улучшить качество медицинской помощи и сделать её более доступной для всех слоев населения. Инновационные подходы к анализу и интерпретации ЭКГ данных способствуют более раннему выявлению заболеваний и, как следствие, повышению эффективности лечения.
