Электрокардиограмма (ЭКГ) — ключевой метод диагностики сердечно-сосудистых заболеваний, позволяющий оценить работу сердца и выявить патологии. В статье рассмотрим, как правильно расшифровывать ЭКГ у взрослых, какие показатели нормальные, а какие указывают на заболевания. Понимание этих аспектов поможет врачам и пациентам лучше интерпретировать результаты обследования, что способствует более эффективному лечению и профилактике сердечно-сосудистых заболеваний.

Основные элементы ЭКГ

Биопотенциалы сердца фиксируются с помощью электродов электрокардиографа, которые размещаются на верхних и нижних конечностях, а также на левой стороне грудной клетки. Это позволяет собрать информацию о всех направлениях электрической активности в организме. Электроды располагаются на различных участках тела, что влияет на отведения. Они могут быть стандартными, однополюсными и грудными.

Анализ ЭКГ у взрослых основывается на исследовании всех положительных и отрицательных пиков кардиограммы, их длительности, взаимосвязи и других характеристик. В процессе анализа рассматриваются ключевые элементы ЭКГ:

• реакция сердца на сокращения в виде пиков (зубцы);
• изолинии между соседними зубцами (сегменты);
• комплекс зубцов и сегмент (интервалы).

После прохождения электрического импульса по проводящей системе сердца на кардиограмме появляются подъемы и спады кривой, обозначаемые заглавными латинскими буквами — P, Q, R, S и T. Зубец P возникает при возбуждении предсердий, комплекс QRS отражает возбуждение желудочков миокарда, а зубец T показывает процесс угасания возбуждения и восстановление исходного состояния.

Интервал на электрокардиограмме измеряется в секундах и указывает на прохождение импульса через определенные участки сердца. В диагностике особое внимание уделяется интервалу PQ (характеризует время проведения возбуждения до желудочков) и QT (не имеет фиксированных значений и зависит от частоты сердечных сокращений).

Сегментом ЭКГ называется участок изолинии, находящийся между двумя соседними пиками. Для постановки диагноза важными являются сегменты PQ (время от окончания зубца P до начала зубца Q) и ST (в норме располагается на изоэлектрической линии или незначительно отклоняется от нее). В заключениях врачей могут встречаться как прописные, так и строчные буквы латинского алфавита, которые также служат для обозначения основных элементов, но только в тех случаях, когда пик не превышает 5 мм в длину.

Врачи подчеркивают, что расшифровка ЭКГ у взрослых является важным инструментом для диагностики сердечно-сосудистых заболеваний. Нормальная ЭКГ показывает регулярный ритм, четкие зубцы и правильные интервалы, что свидетельствует о здоровом функционировании сердца. Однако, при наличии отклонений, таких как изменения в зубцах или интервалах, специалисты могут заподозрить наличие патологии, например, ишемической болезни сердца или аритмий. Важно отметить, что интерпретация ЭКГ требует комплексного подхода, учитывающего клиническую картину пациента. Врачи рекомендуют регулярные обследования, так как ранняя диагностика может значительно повысить шансы на успешное лечение и предотвратить серьезные осложнения.

https://youtube.com/watch?v=2TffwUT9uEE

План расшифровки

Расшифровка кардиограммы сердца должна обязательно включать следующие ключевые параметры:

• общее направление электрического импульса;
• характеристики сердечного ритма и распространения импульса;
• частота и регулярность сердечных сокращений;
• определение источника электрического импульса;
• амплитуда зубца Р, интервала PQ и комплекса QRST;
• параметры изолинии RSТ и зубца Т;
• характеристики интервала QТ.

При обследовании пациентов с сердечно-сосудистыми заболеваниями могут быть выявлены различные патологии, такие как брадикардия, тахикардия, аритмия, блокады, перегрузка желудочков или предсердий, а также повреждения структуры миокарда.

В заключении ЭКГ обязательно должны быть указаны следующие параметры:

• ритмичность сердечных сокращений;
• оценка расстояний между пиками;
• количество сокращений сердца за минуту;
• положение электрической оси сердца (горизонтальное или вертикальное).

Пример заключения может выглядеть так: «Синусовый ритм с частотой 65 сокращений в минуту. Электрическая ось сердца находится в нормальном положении. Патологических изменений не выявлено». Однако заключение может содержать и более серьезные данные: «Синусовый ритм с выраженной тахикардией (100 сокращений). Наджелудочковая несвоевременная деполяризация и сокращение сердца или его отдельных камер. Неполная блокада правой ножки пучка Гиса. В миокарде наблюдаются умеренные нарушения метаболизма».

В начале каждой ленты электрокардиограммы должен быть калибровочный сигнал, который при подаче стандартного напряжения в 1 милливольт должен отклоняться на 10 мм. В случае его отсутствия запись ЭКГ считается недействительной.

Параметр ЭКГ	Норма у взрослых	Патология (возможные отклонения)
Частота сердечных сокращений (ЧСС)	60-90 ударов в минуту	Тахикардия (>90 уд/мин), Брадикардия (<60 уд/мин), Аритмии
Ритм	Синусовый	Несинусовый (предсердный, узловой, желудочковый), Экстрасистолия, Фибрилляция предсердий, Трепетание предсердий
Зубец P	Положительный в I, II, aVF, V2-V6; отрицательный в aVR; продолжительность 0.08-0.10 с; амплитуда до 2.5 мм	Увеличение амплитуды (P-pulmonale), Увеличение продолжительности (P-mitrale), Отсутствие, Изменение формы, Инверсия
Интервал PQ (PR)	0.12-0.20 с	Удлинение (AV-блокада), Укорочение (синдром WPW, CLC)
Комплекс QRS	Продолжительность 0.06-0.10 с; амплитуда и форма зависят от отведения	Уширение (>0.10 с, блокады ножек пучка Гиса, желудочковая тахикардия), Патологический зубец Q (инфаркт миокарда), Изменение амплитуды (гипертрофия желудочков, низковольтажный QRS)
Сегмент ST	Изолиния (на уровне изоэлектрической линии)	Подъем (инфаркт миокарда, перикардит), Депрессия (ишемия миокарда, перегрузка желудочков)
Зубец T	Положительный в I, II, V3-V6; отрицательный в aVR; асимметричный	Инверсия (ишемия, инфаркт, перегрузка), Заострение (гиперкалиемия), Уплощение, Двухфазность
Интервал QT	Зависит от ЧСС (корригированный QTс < 0.44 с)	Удлинение (риск аритмий, синдром удлиненного QT), Укорочение
Электрическая ось сердца	Нормальное положение (от +30° до +90°)	Отклонение влево (гипертрофия левого желудочка, блокада левой ножки), Отклонение вправо (гипертрофия правого желудочка, блокада правой ножки)
Зубец U	Часто отсутствует, если присутствует, то положительный, небольшой амплитуды	Увеличение амплитуды (гипокалиемия, брадикардия), Инверсия

Ритмичность сокращений

Основным генератором ритма первого порядка считается синусовый узел, также известный как узел Кейт-Флака. Однако при некоторых патологических состояниях его функциональность может снижаться, и в таких случаях начинают активироваться структуры, расположенные ниже.

Существует несколько типов электрокардиографических ритмов:

• Синусовый ритм на электрокардиограмме (при подключении электрода левой ноги (+) и правой руки (-)) характеризуется тем, что каждому комплексу QRS предшествует зубец Р, направленный вверх от изолинии. Амплитуда всех зубцов одинакова.
• Предсердный ритм возникает, когда синусовый узел начинает работать менее эффективно, и импульсы начинают поступать из нижнепредсердных центров. Зубец Р по-прежнему присутствует перед каждым QRS комплексом, но в отведениях с электродами на левой ноге (+) и правой руке (-) он направлен вниз от изолинии.
• Ритм атриовентрикулярного соединения. В этом случае импульсы распространяются ретроградно на предсердия и антеградно на желудочки. Для данного ритма характерно полное отсутствие зубцов Р на кардиограммах или их появление после QRS-комплекса.
• Желудочковый (индиовентрикулярный) ритм отличается наличием расширенных и деформированных QRS-комплексов. При этом отсутствует привычная связь между зубцами Р и комплексом QRS. Частота сердечных сокращений в таких случаях может снижаться до 40 ударов в минуту.

https://youtube.com/watch?v=5q4M9NdtkXc

Многократное повторение ритма

Многократное повторение сердечного ритма представляет собой важный показатель на электрокардиограмме (ЭКГ), который анализируется путем сравнения продолжительности комплексов зубцов и сегментов (R-R) в нескольких последовательных циклах. Регулярный ритм на кардиограмме характеризуется тем, что пики имеют одинаковую амплитуду и равномерно распределены на протяжении всей записи. Для оценки промежутка между двумя положительными зубцами комплекса измеряют расстояние между ними, что удобно делать с помощью миллиметровой бумаги, используемой в электрокардиографах.

Частота сердечных сокращений вычисляется с помощью математических расчетов. На ленте кардиограммы заметны большие квадраты, которые образуются между подъемами и спадами кривой. Их количество подсчитывается, и если запись велась со скоростью 50 мм/с, то полученное число делится на 600. В случае, если скорость записи составила 25 мм/с, вместо 600 используется число 300.

Если сердечный ритм оказывается нерегулярным, важно определить минимальное и максимальное количество сокращений сердечной мышцы. Для этого берутся в расчет наибольшее и наименьшее расстояние между зубцами, возникающими при возбуждении предсердий.

Суммарный вектор ЭДС

На электрокардиограмме (ЭКГ) сердца электрическая ось обозначается как ∠ α (альфа) и представляет собой суммарный вектор электродвижущей силы (ЭДС) или деполяризации желудочков. Этот суммарный вектор ЭДС может демонстрировать как нормальное положение, так и отклонения: вертикальное (характерно для худощавых пациентов) или горизонтальное (для коренастых).

Нормальные значения электрической оси сердца находятся в диапазоне от +30° до +69°. При вертикальном положении оси этот диапазон увеличивается до +70° — +90°, а при горизонтальном — составляет от 0° до +29°. Значительное отклонение оси вправо фиксируется в пределах от +91° до +180°, тогда как выраженное смещение влево наблюдается в диапазоне от 0° до -90°. Устойчивое повышение артериального давления может привести к смещению суммарного вектора ЭДС вправо, а при наличии сердечных блокад возможно как правостороннее, так и левостороннее отклонение.

https://youtube.com/watch?v=S3w6s2znPAs

Основные критерии нормы

Если результаты ЭКГ у взрослых находятся в пределах нормы, в заключении могут быть указаны следующие данные:

• Время от начала зубца Р до начала комплекса QRS составляет 0,12 секунды.
• Длительность внутрижелудочкового возбуждения (комплекс QRS) равна 0,06 секунды.
• Интервал от начала комплекса QRS до окончания зубца T составляет 0,31 секунды.
• Регулярность сокращений сердечной мышцы (интервал RR) составляет 0,6.
• Частота сердечных сокращений составляет 75 ударов в минуту.
• Сердечный ритм нормальный (импульсы формируются синусным узлом).
• Нормограмма (правильное положение электрической оси сердца).

ЭКГ здорового человека предполагает следующие нормы: синусовый ритм сердца, частота сердечных сокращений выше 60 и ниже 90 ударов в минуту, длительность зубца Р составляет 0,1 секунды, интервал PQ варьируется от 0,12 до 0,2 секунды, сегмент RS-T располагается на изолинии, а интервал QT не превышает 0,4 секунды.

Нормативы ЭКГ у детей практически не отличаются от таковых у взрослых. Однако у маленьких пациентов, из-за физиологических особенностей, частота сердечных сокращений выше, чем у более старших. У детей до 3 лет сердце может биться с частотой 100–110 ударов в минуту, что считается нормальным. В возрасте от 3 до 5 лет этот показатель снижается на 10 ударов. С возрастом частота сердечных сокращений уменьшается, и у подростков она уже не отличается от норм у взрослых.

Этапы расшифровки

Определить, является ли электрокардиограмма (ЭКГ) нормальной, можно, следуя нескольким шагам. Для начала необходимо развернуть ленту с записью ЭКГ и внимательно проанализировать графики. Они состоят из нескольких параллельных горизонтальных линий, на которых расположены положительные и отрицательные зубцы. В некоторых местах, где запись прерывается, могут отсутствовать зубцы.

Кардиограмма выполняется в различных отведениях, поэтому каждый новый сегмент имеет свое обозначение (I, II, III, AVL, VI). Важно найти отведение, в котором плюсовой электрод установлен на левой ноге, а минусовой — на правой руке, и определить самый высокий пик в этом отведении. Затем следует измерить интервалы между пиками и вычислить среднее значение. Эта величина будет полезна для дальнейшего расчета частоты сердечных сокращений за 60 секунд.

При проведении расчетов необходимо учитывать размеры миллиметровой бумаги (1 большая клетка = 5 мм, 1 маленькая клетка или точка = 1 мм). Для определения характеристик сердечных сокращений следует оценить промежутки между зубцами R (они могут быть идентичными или значительно отличаться). Затем нужно последовательно измерить все комплексы зубцов и сегменты на кардиограмме.

Чтобы выяснить, соответствуют ли полученные данные норме, можно использовать специальные диагностические таблицы. Однако важно помнить, что человек без медицинского образования может лишь приблизительно оценить отдельные элементы кардиограммы и проверить их соответствие норме с помощью таблиц. Окончательные выводы по ЭКГ и назначение адекватного лечения должны делать только квалифицированные специалисты в области кардиологии.

Автор: Николай Захаров Дата: 12.05.2017

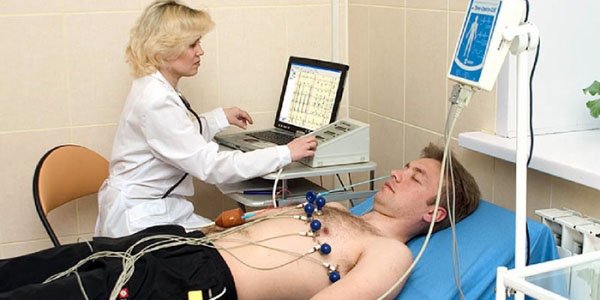

Электрокардиограмма — это метод исследования электрических сигналов, возникающих в результате работы сердечной мышцы. Для получения данных ЭКГ используется 10 электродов: один нулевой на правой ноге, три стандартных от конечностей и шесть, расположенных в области сердца.

С помощью этих электродов снимаются 12 отведений, отражающих работу сердечных мышц:

• I стандартное отведение фиксирует распространение сигнала синусового узла по передней стенке сердца;
• III стандартное отведение показывает биоэлектрическую активность задней стенки сердца;
• II стандартное отведение демонстрирует суммированные данные отведений I и III;
• aVR отображает электрическую активность в правой боковой стенке сердечной мышцы;
• aVL фиксирует электрические сигналы в левой передне-боковой стенке сердца;
• aVF показывает биоэлектрические импульсы в задне-нижней стенке сердечных мышц;
• V1 и V2 записывают электрические сигналы правого желудочка;
• V3 отражает изменения электрической активности в межжелудочковой перегородке;
• V4 демонстрирует прохождение активирующих сигналов в верхушечной части сердца;
• V5 фиксирует перемещение электрических сигналов в передне-боковой стенке левого желудочка;
• V6 показывает проведение сигналов в боковой стенке левого желудочка.

Снятие электрических показателей, отражающих работу различных отделов сердца, приводит к созданию электрокардиограммы.

Параметры ЭКГ записываются на специальной рулонной бумаге. Скорость движения бумаги может быть представлена в трех вариантах.

Существуют также электронные устройства, которые могут записывать параметры ЭКГ на жесткий диск компьютера и, при необходимости, выводить эти данные на экран или печатать на бумаге в нужных форматах.

Расшифровка записанной электрокардиограммы.

Результаты анализа параметров электрокардиограммы предоставляет кардиолог. Врач расшифровывает запись, устанавливая длительность интервалов между различными элементами зафиксированных показателей. Процесс разъяснения особенностей электрокардиограммы включает множество аспектов:

• Сначала уточняются пол и возраст пациента, поскольку в разных возрастных группах существуют свои нормы показателей ЭКГ. Характеристики кардиограммы могут варьироваться у мужчин и женщин;
• Оцениваются данные о сердечных сокращениях и ритме. Частоту сердечных сокращений определяют, подсчитывая время между верхними точками R на ЭКГ (интервал R— R);
• Далее анализируется продолжительность интервалов, а также размеры зубцов и сегментов кардиограммы, обозначенных латинскими буквами. Зубцы бывают шести видов: P, Q, R, S, T, U. Каждый из этих зубцов отражает работу определенной части сердца. Важно отметить, что зубцы, находящиеся ниже средней линии, считаются отрицательными, а те, что выше, — положительными;
• Р показывает динамику электрических сигналов в мышечных волокнах предсердия. При диагностике зубца Р оцениваются его амплитуда, продолжительность, полярность и форма. Также определяется длина интервала P— Q;
• Q отражает разность потенциалов при сокращении мышц межжелудочковой перегородки;
• R отображает изменения электрической активности мышц при сокращении стенки левого желудочка сердца;
• S описывает значения электрических импульсов, возникающих при сокращениях желудочков сердца;
• Т указывает на начало восстановления исходных значений электрических потенциалов в сердечных мышцах;
• U обозначает позднюю стадию восстановления исходных значений электрических потенциалов в сердечных мышцах. При расшифровке ЭКГ значение этого зубца обычно не учитывается;
• Определяется положение электрической оси сердца, показывающее координаты вектора биоэлектрических изменений, происходящих в сердечных мышцах во время каждого сокращения. Угол α указывается в градусах;
• Анализируется интервал QT. Если наблюдается его удлинение, это может указывать на ишемическое состояние сердца, ревматизм или миокардит;
• Исследуются характеристики комплекса с точками QRS;
• В завершение рассматривается интервал ST. Этот участок кардиограммы описывает восстановительный этап деполяризации сердечной мышцы.
• При наличии данных проводится сравнение различных ЭКГ пациента для анализа динамики развития заболевания.

Нормальные показатели ЭКГ.

Анализ стандартной кардиограммы сердца включает в себя следующие ключевые параметры:

• Электрическая ось сердца располагается под углом α в диапазоне от 40˚ до 70˚;
• Частота сердечных сокращений колеблется от 60 до 80 ударов в минуту;
• Ритм сердца должен контролироваться синусовым узлом;
• Вершины зубцов Q и S всегда находятся ниже нейтральной линии;
• Вершины зубцов Р, Т и R располагаются выше базовой линии;
• Высота зубца R обязательно превышает величину зубца S;
• Длительность комплекса QRS не должна превышать 120 мс;
• Нормальные значения интервала QT варьируются от 390 до 450 мс;
• Интервал, ограниченный зубцами ST, в стандартной ЭКГ располагается на базовой линии записи.

Электрокардиограмма при возникновении инфаркта сердечной мышцы.

Инфаркт миокарда развивается в результате обострения ишемической болезни, когда происходит значительное сужение просвета коронарной артерии, питающей сердечную мышцу. Если данное нарушение не будет устранено в течение 15-20 минут, это приведет к гибели клеток сердечной мышцы, которые получают кислород и питательные вещества через эту артерию. Такая ситуация вызывает серьезные сбои в работе сердца и представляет собой серьезную угрозу для жизни. При возникновении инфаркта в различных отделах сердца электрокардиограмма может помочь определить область некроза. На этой кардиограмме будут заметны выраженные изменения в электрических сигналах сердечной мышцы:

• Увеличение частоты сердечных сокращений;
• Увеличение продолжительности комплекса QRS;
• Изменение зубца R, который становится сглаженным, из-за подъема отрезка ST. Общее возвышение ST на кардиограмме напоминает «изогнутую спину кошки»;
• Появление зубца Т, расположенного ниже средней линии графического изображения.

Расстройство ритма сердца.

Нарушение сердечного ритма можно определить по изменениям на электрокардиограмме:

• Увеличение частоты сердечных сокращений свыше 100 ударов в минуту или снижение ниже 60 ударов в минуту;
• Обнаруживаются аномалии в передаче биоэлектрических сигналов по управляющим элементам сердечной мышцы.

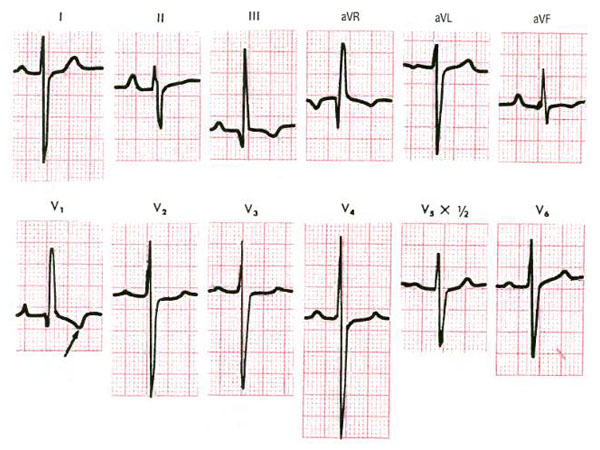

Гипертрофия отделов сердца.

Увеличение массы сердечной мышцы является реакцией органа на изменяющиеся условия его работы. Изменения, фиксируемые на электрокардиограмме, связаны с повышенной биоэлектрической активностью определенных участков мышцы, замедлением распространения биоэлектрических сигналов внутри нее и проявлением симптомов недостатка кислорода.

Заключение.

Электрокардиографические показатели, связанные с заболеваниями сердца, имеют широкий спектр. Их интерпретация представляет собой сложный процесс, требующий специальной подготовки и отработки практических навыков. Для специалиста, занимающегося анализом ЭКГ, важно понимать основные аспекты физиологии сердца и различные формы кардиограмм. Он должен уметь выявлять аномалии в работе сердца, а также оценивать влияние медикаментов и других факторов на изменения в структуре зубцов и интервалов ЭКГ. Поэтому расшифровку электрокардиограммы лучше доверить профессионалу, который имеет опыт работы с различными нарушениями сердечной деятельности.

Почему могут быть различия в показателях

В некоторых ситуациях, при повторном анализе ЭКГ, могут быть обнаружены расхождения с предыдущими результатами. Что может быть причиной этого?

• Время суток. Рекомендуется проводить ЭКГ утром или днем, когда организм еще не подвергся воздействию стрессовых факторов.
• Физические нагрузки. Важно, чтобы пациент находился в спокойном состоянии во время записи ЭКГ. Выброс гормонов может повысить частоту сердечных сокращений и исказить результаты. Также перед обследованием не следует заниматься тяжелой физической работой.
• Прием пищи. Процессы пищеварения могут влиять на кровообращение, а алкоголь, табак и кофеин способны изменить частоту сердечных сокращений и артериальное давление.
• Электроды. Неправильное размещение или смещение электродов могут значительно повлиять на результаты. Поэтому важно сохранять неподвижность во время записи и очищать кожу в местах наложения электродов (использование кремов и других средств для кожи перед обследованием крайне нежелательно).
• Фоновый шум. Иногда на работу электрокардиографа могут влиять посторонние устройства.

Результаты ЭКГ у пациента могут варьироваться, поэтому, если вы умеете расшифровывать ЭКГ, но наблюдаете разные результаты у одного и того же человека, не стоит спешить с диагнозом. Для получения точных данных необходимо учитывать различные факторы:

• Часто искажения могут быть вызваны техническими ошибками, например, неаккуратным склеиванием кардиограммы.
• Путаницу могут вызвать римские цифры, которые выглядят одинаково в нормальном и перевернутом виде.
• Иногда проблемы возникают из-за разрезания диаграммы и потери первого зубца Р или последнего зубца Т.
• Предварительная подготовка к процедуре также имеет значение.
• Работающие рядом электроприборы могут влиять на переменный ток в сети, что отражается на форме зубцов.
• Нестабильность нулевой линии может быть связана с неудобным положением или волнением пациента во время процедуры.
• Иногда происходит смещение или неправильное расположение электродов.

Поэтому для получения наиболее точных измерений лучше использовать многоканальный электрокардиограф.

Именно по его данным можно проверять свои навыки в расшифровке ЭКГ самостоятельно, не опасаясь ошибиться в диагнозе (лечение, конечно, может назначить только врач).

ЭКГ является важным обследованием при подозрении на заболевания сердца. Электрокардиография применяется для диагностики ишемических изменений сердечной мышцы, т.е. изменений, вызванных недостатком кислорода, наиболее серьезным проявлением которых является гибель сердечных клеток из-за нехватки кислорода – инфаркт миокарда.

Кроме того, анализ ЭКГ может выявить аритмию – нарушение сердечного ритма.

Заключение ЭКГ также может показать расширение сердца при его недостаточности или эмболии легочной артерии. Кардиограмма обычно проводится в рамках предоперационного обследования перед запланированной процедурой под общей анестезией или в ходе общего обследования.

Перед проведением экспертизы нет необходимости соблюдать какой-либо особый режим. Главное – это спокойствие.

Показатели нормы у взрослых и детей

Диагностика расположения зубцов на графике и измерение ширины между большими зубцами R являются ключевыми показателями для анализа, на основе которых можно оценить работу сердца взрослого человека.

Разница в высоте между зубцами R не должна превышать 10%. В идеале все показатели должны быть равными на протяжении всего графика.

P	Не более 0,1 с
Пульс	Синусовый
ЧСС	60 – 90 ударов в минуту
RR	0,62 – 0,66 – 0,6
QT	Не более 0,4 с
QRS	0,06 – 0,1 с
PQ	0,12 – 0,2 с

При физической нагрузке показатели могут изменяться, поэтому необходимо использовать другие нормы, которые будут варьироваться в зависимости от возраста.

Например, у 20-летнего человека частота сердечных сокращений после нагрузки на тренажере может достигать 180 ударов в минуту, что в пределах нормы, тогда как для 40-летнего это значение уже будет недопустимым.

Нормы для детей отличаются. Это объясняется тем, что в процессе роста и развития сердце претерпевает определенные изменения.

Важно следить за правильным развитием сердечно-сосудистой системы у детей в процессе их взросления и регулярно проводить профилактические осмотры.

В целом, нормальные показатели электрокардиограммы у детей и беременных женщин аналогичны таковым у здоровых взрослых. Однако существуют определенные физиологические особенности.

Например, частота сердечных сокращений у детей выше, чем у взрослых. Нормальная ЧСС для ребенка до 3 лет составляет 100 – 110 ударов в минуту, а для детей в возрасте 3–5 лет — 90 – 100 ударов в минуту.

Постепенно частота сердечных сокращений снижается, и в подростковом возрасте она сравнивается с показателями взрослых — 60 – 90 ударов в минуту.

У беременных женщин на поздних сроках беременности может наблюдаться небольшое смещение электрической оси сердца из-за давления растущей матки. Кроме того, часто возникает синусовая тахикардия, то есть увеличение частоты сердечных сокращений до 110 – 120 ударов в минуту, что является функциональным состоянием и проходит самостоятельно.

Увеличение частоты сердечных сокращений связано с увеличением объема циркулирующей крови и повышенной нагрузкой на сердце. В результате этого у беременных женщин может наблюдаться перегрузка различных отделов сердца.

Эти изменения не являются патологией — они обусловлены беременностью и исчезнут самостоятельно после родов.

Как определить патологии в работе сердца

При ответе на данный вопрос врач анализирует диаграмму пациента и, основываясь на ключевых обозначениях, может сделать вывод о том, какой именно участок сердца начал функционировать неправильно.

Вся информация будет представлена в виде таблицы.

Обозначение	Отдел миокарда
I	Передняя стенка сердца
II	Суммарное отображение I и III
III	Задняя стенка сердца
aVR	Правая боковая стенка сердца
aVL	Левая передне-боковая стенка сердца
aVF	Задне-нижняя стенка сердца
V1 и V2	Правый желудочек
V3	Межжелудочковая перегородка
V4	Верхушка сердца
V5	Передне-боковая стенка левого желудочка
V6	Боковая стенка левого желудочка

С учетом вышеизложенного, можно освоить основы расшифровки ленты, опираясь на самые элементарные параметры. Тем не менее, многие серьезные нарушения в работе сердца могут быть заметны даже без глубоких знаний, просто взглянув на результаты.

Для большей наглядности мы приведем несколько наиболее тревожных диагнозов, чтобы можно было легко сравнить норму с отклонениями от нее.

Инфаркт миокарда

Согласно этому ЭКГ, диагноз выглядит неутешительно. Единственным положительным моментом является нормальная продолжительность интервала Q-R-S.

В отведениях V2 — V6 наблюдается подъем сегмента ST.

Это свидетельствует о наличии острого трансмурального инфаркта миокарда (ОИМ) передней стенки левого желудочка. В передних отведениях можно заметить Q-волны.

На данной ленте фиксируется нарушение проводимости. Тем не менее, даже с учетом этого факта, можно констатировать острый передне-перегородочный инфаркт миокарда на фоне блокады правой ножки пучка Гиса.

Правые грудные отведения демонстрируют подъем ST и положительные зубцы T.

Ритм — синусовый. Здесь наблюдаются высокие и правильные зубцы R, а также патология зубцов Q в задне-боковых отделах.

Отмечается отклонение ST в отведениях I, aVL, V6. Все это указывает на задне-боковой инфаркт миокарда на фоне ишемической болезни сердца (ИБС).

• высокий зубец T
• подъем или депрессия сегмента S-T
• патологический зубец Q или его отсутствие

Признаки гипертрофии миокарда

Анализ кардиограммы

Более детальная интерпретация электрокардиограммы (ЭКГ) осуществляется через анализ и вычисление площади зубцов с применением специализированных отведений (векторная теория). Однако на практике чаще всего используют такой параметр, как направление электрической оси сердца, представляющей собой суммарный вектор QRS.

Следует отметить, что анатомия грудной клетки у каждого человека индивидуальна, и сердце не всегда располагается строго по одной схеме. Также весовые соотношения между желудочками и проводимость внутри них могут варьироваться, поэтому при расшифровке указывается горизонтальное или вертикальное направление этого вектора.

Врачи анализируют ЭКГ поэтапно, определяя как нормальные, так и патологические состояния:

1. Оценивают сердечный ритм и измеряют частоту сердечных сокращений (при нормальной ЭКГ ритм синусовый, частота – от 60 до 80 ударов в минуту);
2. Рассчитывают интервалы (QT, норма – 390-450 мс), которые показывают продолжительность фазы сокращения (систолы) по специальной формуле (чаще всего используется формула Базетта). Удлинение этого интервала может свидетельствовать о наличии ишемической болезни сердца, атеросклероза, миокардита или ревматизма. В то же время гиперкальциемия приводит к сокращению интервала QT. Проводимость импульсов, отражаемая через интервалы, рассчитывается с помощью компьютерных программ, что значительно повышает точность результатов;
3. Положение электрической оси сердца определяется от изолинии по высоте зубцов (в норме R всегда выше S). Если S превышает R и ось отклоняется вправо, это может указывать на нарушения в работе правого желудочка. Если же ось отклоняется влево и S больше R в II и III отведениях, это может свидетельствовать о гипертрофии левого желудочка;
4. Анализируют комплекс QRS, который формируется при проведении электрических импульсов к мышцам желудочков и отражает их деятельность (норма – отсутствие патологического зубца Q, ширина комплекса не более 120 мс). Если этот интервал изменяется, это может указывать на блокаду (полную или частичную) ножек пучка Гиса или нарушения проводимости. Неполная блокада правой ножки пучка Гиса является электрокардиографическим признаком гипертрофии правого желудочка, а неполная блокада левой ножки может указывать на гипертрофию левого;
5. Описывают сегменты ST, которые показывают период восстановления сердечной мышцы после полной деполяризации (в норме находятся на изолинии), а также зубец Т, характеризующий процесс реполяризации обоих желудочков. Он направлен вверх, ассиметричен, его амплитуда ниже, а по продолжительности он длиннее комплекса QRS.

Работу по расшифровке ЭКГ выполняет только врач, хотя некоторые фельдшеры скорой помощи могут распознавать часто встречающиеся патологии, что крайне важно в экстренных ситуациях. Тем не менее, для начала необходимо знать нормальные параметры ЭКГ.

Кардиограмма здорового человека, у которого сердце функционирует ритмично и правильно, может быть не совсем понятна каждому, и её показатели могут изменяться в зависимости от различных физиологических состояний, таких как беременность.

У беременных женщин сердце занимает другое положение в грудной клетке, что приводит к смещению электрической оси. Кроме того, с увеличением срока беременности возрастает нагрузка на сердце.

ЭКГ во время беременности будет отражать эти изменения.

Отличные показатели кардиограммы также наблюдаются у детей, которые будут «расти» вместе с ними, и, соответственно, изменяться в зависимости от возраста. Лишь после 12 лет электрокардиограмма ребенка начинает приближаться к ЭКГ взрослого человека.

Вся совокупность линий ЭКГ исследуется и измеряется математически, после чего врач может определить различные параметры работы сердечной мышцы и её проводящей системы: ритм сердца, частоту сердечных сокращений, водитель ритма, проводимость и электрическую ось сердца.

На сегодняшний день все эти показатели исследуются с помощью высокоточных электрокардиографов.

Синусовый ритм сердца

Электрокардиограмма (ЭКГ) фиксирует сердечную активность в двенадцати отведениях: шесть отведений от конечностей (aVR, aVL, aVF, I, II, III) и шесть грудных отведений (V1-V6). Зубец P отражает процесс возбуждения и расслабления предсердий. Зубцы Q и S демонстрируют фазу деполяризации межжелудочковой перегородки. Зубец R указывает на деполяризацию желудочков, а зубец T – на расслабление миокарда.

Комплекс QRS показывает продолжительность деполяризации желудочков. Время, необходимое для прохождения электрического импульса от синусового узла (SA) к атриовентрикулярному узлу (AV), определяется PR-интервалом.

Современные устройства ЭКГ оснащены компьютерами, которые могут измерять время, затрачиваемое на передачу электрического импульса от узла SA до желудочков. Эти данные помогают врачам оценивать частоту сердечных сокращений и выявлять некоторые виды блокад сердца.

Кроме того, компьютерные программы способны интерпретировать результаты ЭКГ. С развитием искусственного интеллекта и алгоритмов их точность возрастает. Тем не менее, интерпретация ЭКГ включает множество нюансов, и человеческий фактор по-прежнему играет важную роль в анализе.

В электрокардиограмме могут встречаться отклонения от нормы, которые не оказывают влияния на качество жизни пациента. Однако существуют общепринятые стандарты нормальных показателей сердечной деятельности, установленные международным кардиологическим сообществом.

Согласно этим стандартам, нормальная электрокардиограмма у здорового человека имеет следующие характеристики:

• интервал RR – от 0,6 до 1,2 секунды;
• P-зубец – 80 миллисекунд;
• PR-интервал – от 120 до 200 миллисекунд;
• сегмент PR – от 50 до 120 миллисекунд;
• комплекс QRS – от 80 до 100 миллисекунд;
• J-зубец: отсутствует;
• сегмент ST – от 80 до 120 миллисекунд;
• T-зубец – 160 миллисекунд;
• интервал ST – 320 миллисекунд;
• интервал QT – 420 миллисекунд или меньше при частоте сердечных сокращений 60 ударов в минуту.
• инд.сок. – 17.3.

Показания к проведению ЭКГ

Кардиограмма состоит из 12 кривых. При ее интерпретации важно учитывать ключевые диагностические параметры: характеристики зубцов, длительность и регулярность сегментов ST, QT, PQ, комплексов QRS, а также анализировать проводимость интервалов, электрическую ось, частоту и ритм сердечных сокращений.

Каждая ячейка на графике представляет собой временной интервал. Обычно при создании ЭКГ используется скорость 25 мм/с. Одна клетка размером 1 мм соответствует 0,04 секунды.

Изучая интервалы RQ, PQ и QT, а также подсчитывая количество клеток между зубцами R, можно определить основные характеристики сердечного ритма пациента.

Нормальной считается частота сердечных сокращений в диапазоне от 60 до 90 ударов в минуту. Однако этот показатель актуален только в состоянии покоя; после физической нагрузки данные могут значительно измениться.

Во время велоэргометрической пробы и сразу после нее частота сердечных сокращений под нагрузкой не должна превышать значение, рассчитанное по формуле: 200 минус возраст пациента (данная формула не предназначена для детей).

В клинической практике существует ряд показаний для проведения электрокардиографии:

• сильные боли в груди;
• частые обмороки;
• одышка;
• трудности с переносимостью физических нагрузок;
• головокружение;
• шумы в сердце.

При плановом обследовании ЭКГ является обязательным диагностическим методом. Также могут быть и другие показания, которые определяет лечащий врач. Если у вас возникли какие-либо тревожные симптомы, незамедлительно обратитесь к врачу для выяснения их причин.

Влияние медикаментов на ЭКГ

Медикаменты могут оказывать значительное влияние на электрическую активность сердца, что отражается в изменениях на электрокардиограмме (ЭКГ). Эти изменения могут быть как нормальными, так и патологическими, в зависимости от типа препарата, дозировки и индивидуальных особенностей пациента.

Существует несколько групп медикаментов, которые могут изменять ЭКГ:

• Антиаритмические препараты: Эти лекарства предназначены для коррекции нарушений сердечного ритма. Они могут удлинять интервал QT, что увеличивает риск развития желудочковых аритмий, таких как трепетание или фибрилляция желудочков.
• Бета-блокаторы: Эти препараты замедляют сердечный ритм и могут уменьшать амплитуду зубцов на ЭКГ, что может быть нормальным для пациентов, принимающих их. Однако резкое прекращение приема может привести к тахикардии и другим нарушениям ритма.
• Диуретики: Применение диуретиков может привести к электролитным нарушениям, таким как гипокалиемия, что, в свою очередь, может вызвать изменения на ЭКГ, включая удлинение интервала QT и появление зубца U.
• Антидепрессанты: Некоторые препараты из группы трициклических антидепрессантов могут вызывать удлинение интервала PR и QT, а также изменения в зубцах R и S, что может быть важно для диагностики сердечно-сосудистых заболеваний у пациентов, принимающих эти лекарства.
• Антибиотики: Некоторые антибиотики, такие как эритромицин и хлорамфеникол, могут вызывать удлинение интервала QT, что также увеличивает риск аритмий.

Важно отметить, что влияние медикаментов на ЭКГ может варьироваться в зависимости от индивидуальных особенностей пациента, таких как наличие сопутствующих заболеваний, возраст и пол. Поэтому при интерпретации ЭКГ необходимо учитывать историю болезни пациента и все принимаемые им препараты.

При оценке ЭКГ у пациентов, принимающих медикаменты, врач должен быть внимателен к возможным изменениям, которые могут указывать на побочные эффекты или взаимодействия между препаратами. В некоторых случаях может потребоваться коррекция дозы или замена препарата для минимизации риска сердечно-сосудистых осложнений.

Таким образом, понимание влияния медикаментов на ЭКГ является важным аспектом в клинической практике, позволяющим врачам более точно оценивать состояние сердечно-сосудистой системы и принимать обоснованные решения о лечении.

Частые ошибки при интерпретации ЭКГ

Интерпретация электрокардиограммы (ЭКГ) является важным аспектом диагностики сердечно-сосудистых заболеваний. Однако, несмотря на наличие стандартов и рекомендаций, существует множество распространенных ошибок, которые могут привести к неправильной интерпретации результатов. Понимание этих ошибок поможет врачам и медицинским работникам более точно анализировать ЭКГ и избегать потенциальных диагностических ловушек.

Одной из самых распространенных ошибок является игнорирование нормальных вариаций ЭКГ, которые могут наблюдаться у здоровых людей. Например, у спортсменов может быть выявлена брадикардия, которая не является патологией, но может быть ошибочно интерпретирована как признак сердечной недостаточности. Важно учитывать клинический контекст и индивидуальные особенности пациента.

Другой частой ошибкой является недостаточная оценка всех элементов ЭКГ. Врачи иногда сосредотачиваются на определенных сегментах или интервалах, таких как интервал QT или комплекс QRS, и упускают из виду другие важные аспекты, такие как форма и амплитуда зубцов. Это может привести к недооценке или переоценке состояния пациента.

Также стоит отметить, что интерпретация ЭКГ требует внимательности к деталям. Например, неправильное размещение электродов может привести к артефактам, которые будут искажать результаты. Важно следовать стандартам наложения электродов и проверять их положение перед началом анализа.

Не менее важным является и влияние лекарственных препаратов на ЭКГ. Некоторые медикаменты могут вызывать изменения в интервалах и зубцах, что может быть ошибочно интерпретировано как патология. Врач должен учитывать историю приема лекарств пациентом и их возможное влияние на результаты ЭКГ.

Кроме того, необходимо помнить о возможности наличия сопутствующих заболеваний, которые могут влиять на ЭКГ. Например, у пациентов с хроническими заболеваниями легких могут наблюдаться изменения, схожие с теми, что возникают при сердечной недостаточности. Важно проводить дифференциальную диагностику и учитывать все возможные факторы.

Наконец, стоит отметить, что интерпретация ЭКГ — это не только технический процесс, но и искусство, требующее опыта и интуиции. Регулярная практика и обучение помогут избежать распространенных ошибок и улучшить качество диагностики.

Современные технологии в диагностике ЭКГ

значительно изменили подход к оценке сердечно-сосудистой системы. В последние десятилетия произошел значительный прогресс в области электроcardiографии, что позволило улучшить точность диагностики и расширить возможности мониторинга состояния сердца.

Одним из ключевых достижений является внедрение цифровых технологий. Современные ЭКГ-аппараты оснащены высококачественными датчиками и программным обеспечением, которое позволяет автоматически анализировать полученные данные. Это значительно ускоряет процесс расшифровки и снижает вероятность человеческой ошибки. Автоматизированные системы могут выявлять различные аритмии, ишемию миокарда и другие патологии, что позволяет врачам быстрее принимать решения о необходимости лечения.

Кроме того, использование мобильных технологий и носимых устройств стало важным шагом вперед. Существуют приложения для смартфонов, которые позволяют пациентам самостоятельно проводить ЭКГ в домашних условиях. Эти устройства могут передавать данные врачу в режиме реального времени, что особенно полезно для мониторинга состояния пациентов с хроническими заболеваниями сердца. Такой подход обеспечивает более персонализированное лечение и позволяет своевременно реагировать на изменения в состоянии здоровья.

Также стоит отметить развитие телемедицины, которая позволяет врачам проводить консультации и анализировать ЭКГ на расстоянии. Это особенно актуально для пациентов, проживающих в удаленных районах, где доступ к медицинским учреждениям ограничен. Виртуальные консультации и возможность обмена данными между врачами и пациентами делают диагностику более доступной и эффективной.

Важным аспектом современных технологий является использование искусственного интеллекта (ИИ) в анализе ЭКГ. Алгоритмы машинного обучения способны обрабатывать большие объемы данных и выявлять паттерны, которые могут быть незаметны для человеческого глаза. Это открывает новые горизонты в диагностике, позволяя не только выявлять уже известные заболевания, но и предсказывать возможные риски на ранних стадиях.

Таким образом, современные технологии в диагностике ЭКГ не только повышают точность и скорость расшифровки, но и делают процесс более доступным для пациентов. Инновационные подходы, такие как использование мобильных устройств, телемедицины и искусственного интеллекта, открывают новые возможности для мониторинга и лечения сердечно-сосудистых заболеваний, что в конечном итоге способствует улучшению качества жизни пациентов.
