Электрокардиография (ЭКГ) — важный инструмент для диагностики сердечно-сосудистых заболеваний, предоставляющий информацию о состоянии сердца пациента. Правильное выполнение ЭКГ требует знаний и навыков, что влияет на точность данных. В статье представлен пошаговый алгоритм проведения ЭКГ для медсестры, который обеспечит корректность процедуры и повысит уровень профессиональной подготовки медицинского персонала.

Что такое ЭКС

Электрокардиография — это метод, позволяющий фиксировать электрические поля, возникающие в сердце в процессе его работы. Процесс снятия ЭКГ имеет множество нюансов, которые необходимо учитывать, поскольку корректность выполнения процедуры напрямую влияет на итоговые результаты. Этот диагностический метод обладает высокой информативностью, что делает его крайне важным как для медицинских специалистов, так и для пациентов.

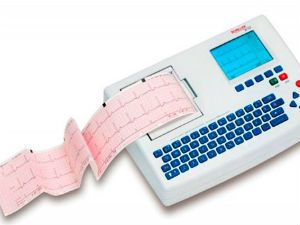

Пример оборудования для выполнения электрокардиограммы

Результатом данной процедуры является электрокардиограмма, представляющая собой графическое отображение электрической активности сердца в виде волнообразной линии. Для проведения этой методики используется специализированный аппарат — электрокардиограф, который включает в себя следующие компоненты:

1. Регистрационное устройство.
2. Входное устройство.
3. Устройство для усиления биопотенциалов сердца.

Если обследование осуществляется в специализированном кабинете, крайне важно, чтобы он находился вдали от различных источников электрических помех. Также рекомендуется использовать специальные кушетки, покрытые металлической сеткой для минимизации влияния внешних факторов.

Врачи подчеркивают важность правильного выполнения электрокардиографии (ЭКГ) медсестрами, так как от этого зависит точность диагностики сердечно-сосудистых заболеваний. Прежде всего, медсестра должна подготовить пациента, объяснив процедуру и обеспечив комфортное положение. Затем необходимо правильно разместить электроды на грудной клетке и конечностях, следуя стандартной схеме. Врачи акцентируют внимание на важности чистоты кожи в местах наложения электродов, что способствует получению качественного сигнала. После подключения оборудования медсестра должна убедиться в отсутствии артефактов и, при необходимости, повторить запись. В завершение, правильная интерпретация результатов ЭКГ требует внимательности и знаний, поэтому медсестры должны быть готовы к взаимодействию с врачами для обсуждения полученных данных.

https://youtube.com/watch?v=DpctkH1XXNM

Снятие ЭКГ: алгоритм

Алгоритм проведения электрокардиографии состоит из нескольких ключевых этапов:

• Сбор персональных данных пациента.
• Укладка пациента на кушетку.
• Обезжиривание участков кожи, на которые будут установлены электроды.
• Установка электродов.
• Подключение проводов.
• Запись электрокардиограммы.

Как уже упоминалось, процесс снятия электрокардиограммы имеет свои особенности, особенно в части подготовки пациента. Непосредственно перед процедурой необходимо следовать следующим рекомендациям:

• избегать приема пищи;
• не курить;
• не употреблять кофе, энергетические напитки и чай;
• не подвергать себя физическим нагрузкам.

Перед началом электрокардиографии важно зафиксировать персональные данные пациента и номер его медицинской карты, а также указать дату и время проведения исследования.

Для снятия электрокардиограммы пациента укладывают на кушетку на спину и обнажают участки кожи, куда будут накладываться электроды. Затем эти участки необходимо обезжирить с помощью специального раствора на основе хлорида натрия. На следующем этапе следует правильно установить датчики:

• Пластиковые электроды (4 штуки) размещаются на нижней части голени с внутренней стороны и на предплечье;
• Грудные электроды устанавливаются на грудь, они оснащены специальными присосками.

Таким образом, можно утверждать, что процесс снятия ЭКГ имеет простой алгоритм, главное — точно выполнять все шаги и соблюдать порядок действий. После того как все электроды подключены к телу пациента, необходимо правильно соединить провода. Красный провод подключается к правой руке, желтый — к левой, зеленый — к датчику на левой ноге, а черный — к правой. Белый провод предназначен для подключения грудного электрода.

Если электрокардиография выполняется с использованием 6 грудных датчиков, то следует обращать внимание на маркировку проводов. Красный провод подключается к электроду V1, желтый — к V2, зеленый — к V3, коричневый — к V4, черный — к V5, а синий или фиолетовый — к V6. Существует несколько методов проведения электрокардиографии, однако наиболее распространенным является обследование с использованием 12 отведений, включая 3 двухполюсных стандартных, 3 однополюсных усиленных и 6 грудных отведений.

https://youtube.com/watch?v=u_H-Xj63kn0

Правила наложения электродов при снятии ЭКГ

Каждый тип ответвлений имеет свое специфическое назначение и, соответственно, способы крепления. Стандартные двухполюсные датчики устанавливаются следующим образом:

1. На левую руку — с полюсом «+», на правую — с полюсом «-».
2. На левую ногу — с полюсом «+», на правую руку — с полюсом «-».
3. На левую ногу — с полюсом «+» и с полюсом «-».

Что касается однополюсных усиленных отведений, их крепление осуществляется в соответствии с маркировкой: aVR подключается к правой руке, aVL — к левой руке, а aVF — к левой ноге. При установке грудных датчиков, процесс снятия ЭКГ включает следующие действия:

• датчик V1 устанавливается в области 4 межреберья с правой стороны;
• V2 крепится на левом краю грудины;
• отведение V3 размещается между 4 и 5 левосторонними межреберьями;
• V4 подключается к 5 левостороннему межреберью по среднеключичной линии;
• датчик V5 также устанавливается на 5 межреберье, но по линии подмышечной области;
• последний датчик V6 необходимо подключить к 5 межреберью, но по средней линии подмышечной зоны.

https://youtube.com/watch?v=6oQ0m40rh6g

Как усиливается электрокардиограф и особенности регистрации

Каждый электрокардиограф требует подключения специального усилителя. При этом следует учитывать, что напряжение в 1 мВ должно вызывать отклонение системы регистрации и гальванометра на 10 мм.

Для получения более точных результатов ЭКГ важно не только качество оборудования, но и спокойное состояние пациента.

Процесс регистрации ЭКГ осуществляется поэтапно: сначала фиксируются стандартные отведения, затем усиленные, и в завершение – грудные отведения. Крайне важно, чтобы в каждом отведении электрокардиограмма регистрировалась не менее чем на протяжении четырех сердечных циклов. Использование видеоматериалов о проведении ЭКГ поможет лучше понять, как правильно выполнять эту процедуру.

Особенности проведения ЭКГ по Слопаку

Существует еще одна популярная методика диагностики сердечно-сосудистых заболеваний – электрокардиография по Слопаку. Эта методика немного отличается от традиционной диагностики, в частности, за счет применения большего количества грудных электродов. При выполнении ЭКГ по Слопаку используются 9 грудных отведений.

При проведении электрокардиографии по Слопаку электрод V7 размещается в подмышечной области на уровне 5 подреберья. Электрод V8 устанавливается аналогично, но вдоль лопаточной линии, а последний электрод, V9, располагается по паравертебральной линии в межреберной области. Такой подход к электрокардиографии позволяет получить более полное представление о состоянии здоровья пациента.

Необходимое оборудование: ЭКГ-аппарат, кушетка, стерильные салфетки, марлевые прокладки, 10% раствор натрия хлорида, 70% этиловый спирт, мыльный раствор, бланки для ЭКГ.

Подготовка к процедуре:

1. Приветствуйте пациента и представьтесь.
2. Объясните пациенту цель и процесс предстоящего исследования, получите его согласие на выполнение процедуры.
3. Предупредите пациента о том, что перед исследованием не следует есть.
4. Переведите пациента в кабинет ЭКГ. Если его состояние тяжелое и транспортировка невозможна, исследование проводится в палате.
5. Перед началом процедуры пациент должен в течение 10-15 минут находиться в спокойном состоянии.
6. Помогите пациенту раздеться до пояса и обнажить область голеней.
7. Вымойте руки обычным способом.
8. Уложите пациента на кушетку.
9. При наличии значительного количества волос на коже смочите участки, где будут размещены электроды, мыльным раствором.
10. Под электроды положите марлевые прокладки, смоченные раствором натрия хлорида.
11. Закрепите электроды на марлевых прокладках с помощью резинок в следующем порядке:

• красный — правое предплечье,
• желтый — левое предплечье,
• зеленый — левая голень,
• черный — правая голень.

12. На грудь установите два или шесть (при многоканальной записи) грудных электродов, используя резиновую грушу-присоску (или фиксируя электроды резиновой лентой) в следующем порядке:

• V1 — четвертое межреберье справа от грудины,
• V2 — четвертое межреберье слева от грудины,
• V3 — между V2 и V4,
• V4 — пятое межреберье на 1,5 см кнутри от левой средней ключичной линии,
• V5 — пятое межреберье по левой передней подмышечной линии,
• V6 — пятое межреберье по левой средней подмышечной линии.

13. Попросите пациента расслабиться, дышать спокойно и не двигаться.
14. Включите аппарат.

Важно! Если исследование проводится в палате, сначала заземлите аппарат!

Установите скорость движения ленты – 50 мм/сек (при длительной записи – 25 мм/сек).

Запишите ЭКГ во всех стандартных и грудных отведениях (третье отведение записывается на вдохе).

Отсоедините электроды от пациента и снимите марлевые прокладки.

Спросите пациента о его самочувствии.

Вымойте руки обычным способом.

Запишите в историю болезни дату исследования, подпишите пленку (укажите дату, время, ФИО, номер палаты, возраст, номер истории болезни, диагноз), наклейте пленку на специальный бланк в порядке снятия ЭКГ (если исследование проводилось на одноканальном аппарате).

Вложите пленку в историю болезни.

Помогите пациенту одеться и проводите его в палату.

Проведите дезинфекцию электродов в соответствии с ОСТом.

Утилизируйте медицинские отходы согласно Сан. ПиН 2.1.7.728-99 «Правила сбора, хранения и удаления отходов лечебно-профилактических учреждений».

Снимите перчатки и поместите их в контейнер с дезинфицирующим средством.

Электрокардиография – это доступная и информативная процедура для диагностики сердечных заболеваний. Суть метода заключается в регистрации электрических импульсов, возникающих в результате ритмичного сокращения и расслабления сердечной мышцы в течение определенного времени.

Электрокардиограф (специальный медицинский прибор) фиксирует импульсы, поступающие от датчиков, размещенных на теле, и преобразует их в графическое изображение. Это изображение называется электрокардиограммой и подлежит интерпретации врачом-кардиологом. ЭКГ может проводиться как в стационаре, так и на дому, для чего используются стационарные и портативные кардиографы.

Основные компоненты прибора включают:

• электроды, накладываемые на руки, ноги и торс пациента;
• переключатель-регулятор;
• усилитель сигналов;
• фильтр для устранения помех от сети.

Современные кардиографы обладают высокой чувствительностью к биоэлектрической активности сердечной мышцы и обеспечивают точную передачу импульсных колебаний.

Цель и задачи ЭКГ

Процедура снятия электрокардиограммы необходима для точной диагностики сердечно-сосудистых заболеваний. В ходе этой процедуры анализируются следующие показатели:

• ритм сердечных сокращений;
• наличие повреждений и степень кровоснабжения миокарда;
• дисбаланс магния и калия;
• гипертрофия (утолщение) стенок сердца;
• участки инфаркта (некроза).

Причины пройти обследование

Электрокардиограмма (ЭКГ) проводится в следующих ситуациях:

• постоянное высокое артериальное давление;
• диагностика при болях в области груди;
• избыточный вес;
• нерегулярный сердечный ритм.

Обозначения на графике

Графическая запись электрокардиограммы (ЭКГ) представляет собой ломаную линию, где острые углы (зубцы) располагаются как выше, так и ниже горизонтальной линии, на которой отображаются временные циклы. Эти зубцы иллюстрируют глубину и частоту ритмических изменений. Восстановительная фаза между сокращениями сердечной мышцы обозначается буквой Т. Процесс возбуждения или деполяризации предсердий обозначается буквой Р.

Восстановительный цикл отдаленных желудочков сердца обозначается буквой U. Состояние возбуждения желудочков отображается зубцами Q, R и S. Промежутки между зубцами на ЭКГ называются сегментами (ST, QRST, TP). Часть графика, которая включает сегмент и соседний зубец, называется интервалом прохождения импульса.

Отведения, или схемы, которые фиксируют разницу потенциальных показателей, передаваемых электродами, делятся на три категории:

• стандартные: I – разница между данными на левой и правой руке, II – разница потенциалов между правой рукой и левой ногой, III – разница между левой рукой и ногой;
• усиленные: AVR – от правой руки, AVL – от левой руки, AVF – от левой ноги;
• грудные: шесть отведений, расположенных между ребрами (V1, V2, V3, V4, V5, V6).

Основные принципы электрокардиографической диагностики

Алгоритм действий медицинских работников при выполнении процедуры включает в себя следующие этапы:

• предварительная подготовка пациента к исследованию;
• корректная установка электродов на теле;
• мониторинг работы кардиографа;
• снятие датчиков;
• интерпретация результатов.

На подготовительном этапе пациента укладывают горизонтально на спину на медицинскую кушетку. Если у пациента возникают проблемы с дыханием, допускается сидячее положение. Затем участки кожи, на которые будут крепиться электроды, обрабатываются спиртом или другим антисептиком, после чего на них наносится медицинский гель с проводящими свойствами. Техника проведения ЭКГ во многом зависит от точного размещения электродов на теле обследуемого.

Согласно схеме установки электродов, в процесс вовлекаются запястья, лодыжки и торс пациента. Для одноканальной записи используется один грудной электрод, а для многоканальной записи – шесть.

Руководство по проведению ЭКГ четко определяет места установки датчиков на теле человека. Установка электродов на конечности осуществляется по часовой стрелке, начиная с правой верхней конечности. Для удобства датчики маркируются цветами: красный – для правой руки, желтый – для левой руки, зеленый – для левой ноги, черный – для правой ноги.

Электроды, фиксирующие грудные отведения, располагаются между ребрами и вдоль линии подмышек следующим образом:

• правый край грудной клетки, четвертое межреберье – электрод V1. Симметрично ему на левой стороне устанавливается электрод V2;
• левая парастернальная дуга, около пятого ребра, между V2 и V4 – электрод V3;
• пересечение условной вертикальной линии, проводимой на передней поверхности груди через проекцию середины ключицы (срединно-ключичной линии) и пятого межреберья – электрод V4;
• левая подмышечная передняя линия – электрод V5;
• левая средняя подмышечная линия – электрод V6.

При выполнении ЭКГ установка электродов V4, V5 и V6 должна производиться на одном горизонтальном уровне. Неправильный порядок наложения электродов недопустим, так как это может повлиять на точность диагностики. В случае необходимости глубокого анализа сердечной деятельности применяется техника снятия ЭКГ по Слопаку, при которой устанавливаются дополнительные отведения V7, V8 и V9.

Обязанности пациента

Перед плановым проведением электрокардиографии пациенту следует избегать интенсивных физических нагрузок и стрессовых ситуаций. Рекомендуется отказаться от употребления алкоголя, а также поесть не позднее чем за два часа до процедуры. Не стоит принимать препараты, которые могут оказывать тонизирующее или угнетающее воздействие на центральную нервную систему, а также сердечные стимуляторы и успокаивающие средства. Во время проведения ЭКГ важно контролировать дыхание.

Спокойный и ровный ритм дыхания способствует получению более точных результатов. В противном случае, данные кардиограммы могут оказаться недостоверными. Если возникает необходимость в экстренной медицинской помощи, электрокардиограмма выполняется без предварительной подготовки, независимо от состояния здоровья пациента. Людям старше 40 лет рекомендуется проходить ЭКГ ежегодно. При наличии хронических заболеваний сердца частота проведения процедуры определяется лечащим врачом.

Краткие нормативные показатели кардиограммы

Графическое изображение на кардиографической ленте демонстрирует функционирование сердца. Острые углы или зубцы, направленные вверх от основной горизонтальной линии, считаются положительными, в то время как направленные вниз – отрицательными. Интерпретация данных электрокардиограммы осуществляется в соответствии с установленными нормами. Для взрослого населения принимаются во внимание следующие параметры:

• зубец Р – положительный;
• зубец Q – отрицательный;
• зубец S – отрицательный, располагается ниже зубца R;
• Т-зубец – положительный;
• частота или ритм сердечных сокращений колеблется в диапазоне 60–80 ударов в минуту;
• интервал QT – не превышает 450 миллисекунд;
• ширина интервала QRS – около 120 миллисекунд;
• ЭОС (электрическая ось сердца) – не имеет отклонений.

Основы для выявления нарушений сердечной деятельности на миллиметровом графике определяются путем подсчета клеточек между двумя зубцами R. Различные расстояния между R-зубцами указывают на наличие аритмии (изменения в частоте, регулярности и последовательности сердечных сокращений). Пониженная частота сердечных сокращений может свидетельствовать о брадикардии. Увеличенный ритм сердца указывает на тахикардию. Правильный сердечный ритм называется синусовым.

Возможные недочеты обследования

Вероятность корректного проведения ЭКГ может снижаться по нескольким причинам:

• наличие помех в электрической сети;
• эмоциональное состояние пациента;
• плохой контакт датчиков;
• человеческий фактор (неаккуратное наложение электродов медицинским персоналом или неправильная установка ленты в аппарате).

Среди недостатков ЭКГ можно выделить:

• отсутствие диагностики при эпизодических сердечных нарушениях. Процедура предоставляет данные только на момент исследования, что делает её эффективной лишь при постоянных сбоях в работе сердца;
• невозможность выявления пороков, шумов и опухолей. Для полноценной диагностики необходимо не только провести ЭКГ, но и выполнить УЗИ сердца.

Электрокардиография – это быстрый и доступный метод диагностики. Не стоит игнорировать неприятные ощущения в области груди и сердечные боли. Процедуру можно пройти в любом возрасте в каждой районной больнице.

Подготовка пациента к процедуре

Перед проведением электрокардиограммы (ЭКГ) крайне важно правильно подготовить пациента, чтобы обеспечить точность результатов и комфорт во время процедуры. Подготовка включает несколько ключевых этапов:

1. Информирование пациента:

   Перед началом процедуры медсестра должна объяснить пациенту, что такое ЭКГ, как она проводится и зачем она нужна. Это поможет снизить уровень тревожности и подготовить пациента к процедуре.

2. Сбор анамнеза:

   Необходимо выяснить у пациента наличие хронических заболеваний, аллергий, а также текущих медикаментов, которые он принимает. Это важно, так как некоторые препараты могут влиять на результаты ЭКГ.

3. Оценка состояния пациента:

   Медсестра должна оценить общее состояние пациента, его уровень тревожности и физическое состояние. Важно убедиться, что пациент находится в стабильном состоянии и не испытывает острых болей или дискомфорта.

4. Подготовка кожи:

   Для получения качественного результата необходимо подготовить участки кожи, на которые будут накладываться электроды. Это включает в себя:

   • Очистка кожи от загрязнений и жира с помощью спиртового раствора или мыла.
   • Сбривание волос на местах наложения электродов, если это необходимо, чтобы обеспечить хороший контакт.
   • Сухая и чистая кожа способствует лучшему проведению электрических сигналов.
5. Выбор одежды:

   Рекомендуется, чтобы пациент был одет в удобную и свободную одежду, которая не будет мешать доступу к грудной клетке. В идеале, пациент должен быть в одежде, которую легко снять, чтобы обеспечить доступ к участкам, где будут размещены электроды.

6. Психологическая подготовка:

   Важно создать спокойную атмосферу. Медсестра должна поддерживать контакт с пациентом, успокаивать его и объяснять каждый этап процедуры, что поможет снизить уровень стресса.

Следуя этим шагам, медсестра сможет обеспечить комфорт и безопасность пациента, а также повысить точность результатов ЭКГ, что в свою очередь поможет врачу в диагностике и выборе дальнейшей тактики лечения.

Интерпретация результатов ЭКГ

является важным этапом в диагностике сердечно-сосудистых заболеваний. Правильное понимание полученных данных позволяет медсестре или врачу быстро и точно оценить состояние пациента и принять необходимые меры.

Первым шагом в интерпретации ЭКГ является анализ базовых компонентов графика. ЭКГ состоит из различных волн и сегментов, каждый из которых имеет свое значение:

• П-вольт: отражает деполяризацию предсердий. Нормальная форма и продолжительность этой волны указывают на правильную работу предсердий.
• QRS-комплекс: представляет собой деполяризацию желудочков. Его ширина и форма могут указывать на наличие различных нарушений, таких как блокада ножек пучка Гиса.
• T-вольт: соответствует реполяризации желудочков. Изменения в форме или амплитуде T-вольта могут свидетельствовать о ишемии миокарда или других патологиях.
• QT-интервал: время от начала QRS-комплекса до конца T-вольта. Удлинение или укорочение этого интервала может быть связано с риском аритмий.

Следующим шагом является оценка ритма сердца. Для этого необходимо определить частоту сердечных сокращений (ЧСС) и регулярность ритма. Нормальная ЧСС варьируется от 60 до 100 ударов в минуту. Аритмии могут проявляться в виде нерегулярного ритма, что требует дальнейшего анализа.

Также важно обратить внимание на ось сердца, которая определяется по направлению QRS-комплекса. Отклонение оси может указывать на гипертрофию или другие изменения в миокарде.

Необходимо учитывать и наличие патологических изменений, таких как:

• Ишемия миокарда: может проявляться в виде депрессии ST-сегмента или инверсии T-вольта.
• Гипертрофия: может быть показана увеличением амплитуды волн и изменением формы QRS-комплекса.
• Электролитные нарушения: могут вызывать изменения в форме T-вольта и QT-интервала.

После анализа всех этих компонентов, медсестра должна сопоставить полученные данные с клинической картиной пациента, учитывая его анамнез и жалобы. Это поможет сделать более точные выводы о состоянии здоровья пациента и определить необходимость дальнейших исследований или вмешательств.

Важно помнить, что интерпретация ЭКГ требует практики и опыта. Поэтому, если возникают сомнения в правильности анализа, рекомендуется обратиться к врачу-кардиологу для подтверждения диагноза и назначения лечения.

Оборудование и его обслуживание

Для успешного проведения электрокардиографии (ЭКГ) медсестра должна быть хорошо осведомлена о необходимом оборудовании и правилах его обслуживания. ЭКГ-аппарат — это основное устройство, которое регистрирует электрическую активность сердца. Важно, чтобы оборудование было в исправном состоянии и правильно откалибровано перед началом процедуры.

Первым шагом является проверка работоспособности ЭКГ-аппарата. Убедитесь, что устройство включено и отображает рабочий экран. Проверьте наличие зарядки или подключение к сети, если аппарат не портативный. Если используется переносной ЭКГ-аппарат, убедитесь, что батареи заряжены и в хорошем состоянии.

Следующий этап — это подготовка электродов. Электроды должны быть чистыми и целыми. Перед использованием рекомендуется проверить их срок годности и убедиться, что они не повреждены. Если используются одноразовые электроды, убедитесь, что упаковка не повреждена, а сами электроды находятся в стерильном состоянии.

Также важно подготовить кожу пациента. Для этого необходимо очистить участки кожи, на которые будут накладываться электроды, с помощью спиртовых салфеток или специального очищающего геля. Это поможет улучшить контакт между электродами и кожей, что обеспечит более точные результаты. Если у пациента есть избыточное количество волос на груди, может потребоваться их сбривание в тех местах, где будут размещены электроды.

После подготовки электродов и кожи, медсестра должна убедиться, что все необходимые аксессуары, такие как провода для подключения электродов к аппарату, находятся под рукой. Провода должны быть в хорошем состоянии, без видимых повреждений, и правильно подключены к соответствующим электродам.

Не менее важным аспектом является регулярное техническое обслуживание ЭКГ-аппарата. Это включает в себя периодическую проверку и калибровку устройства, а также замену расходных материалов, таких как бумага для распечатки результатов. Рекомендуется проводить профилактическое обслуживание аппарата не реже одного раза в год, а также следить за его работой в процессе эксплуатации.

В заключение, правильное оборудование и его обслуживание являются ключевыми факторами для успешного проведения ЭКГ. Медсестра должна быть внимательной к деталям и следовать всем рекомендациям по подготовке и использованию оборудования, чтобы обеспечить точность и надежность получаемых данных.
