Электрическая ось сердца — ключевой показатель для оценки состояния сердечно-сосудистой системы, особенно у детей, чье сердце активно развивается. В статье рассмотрим вертикальную электрическую ось сердца у детей, ее физиологические особенности и значение для диагностики заболеваний. Понимание этой темы поможет родителям и медицинским работникам лучше интерпретировать результаты электрокардиографии (ЭКГ) и своевременно выявлять отклонения в работе сердца, что важно для здоровья подрастающего поколения.

Что такое электрическая ось сердца?

Электрическая ось сердца (ЭОС) представляет собой совокупный вектор всех электрических импульсов, которые фиксируются в системе сердечного проведения за один цикл сокращения. Этот показатель часто совпадает с электрической позицией сердца (ЭПС), которая отражает направление результирующего вектора импульсов, исходящих из желудочков, относительно оси I на электрокардиограмме (ЭКГ).

В миокарде, как и в других мышечных тканях организма, во время сокращения возникают биоэлектрические токи, известные как потенциалы действия. Именно эти токи фиксирует электрокардиограф, записывая их на специальную пленку в виде ЭКГ.

Генерацию импульсов осуществляет водитель ритма, расположенный в синусовом узле. От него по нервным путям возбуждение распространяется на предсердия, а затем достигает атриовентрикулярного узла (AV). Это соединение замедляет передачу импульсов, позволяя предсердиям сначала расслабиться, что обеспечивает односторонний и непрерывный поток крови по сердечным камерам.

На ЭКГ электроимпульсы представлены в виде зубцов, направленных в разные стороны:

• Позитивные: P, R, T – направлены вверх относительно изолинии;
• Негативные: Q, S.

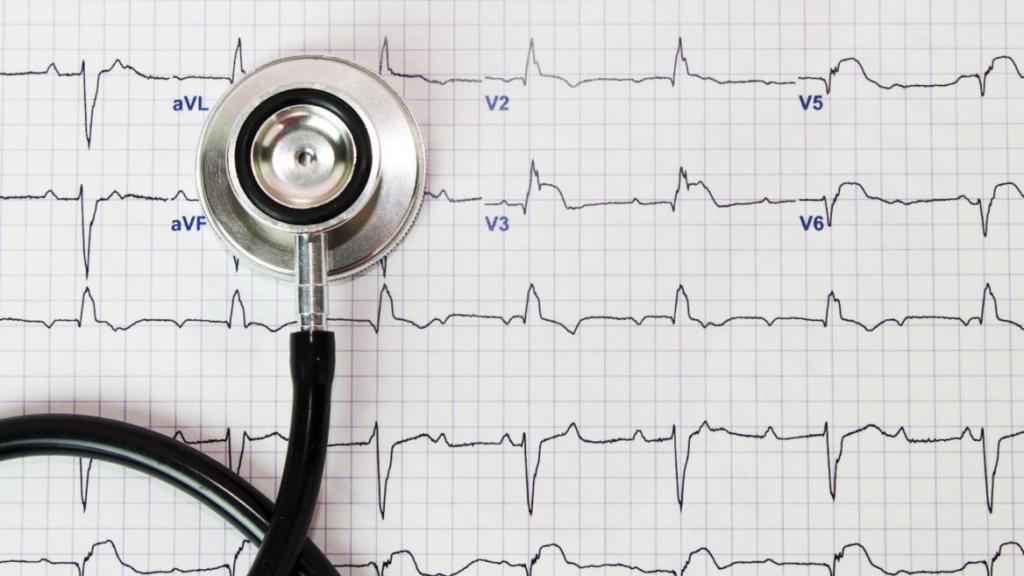

Электрокардиографическая запись фиксирует изменения разности потенциалов в процессе возбуждения и расслабления предсердий и желудочков, что обусловлено электродвижущей силой сердца (ЭДС), измеряемой с поверхности тела.

ЭДС – это переменная величина, направление которой изменяется на протяжении всего сердечного цикла. При суммировании всех моментных направлений импульсов (по правилам векторного сложения) получается вектор, который соответствует среднему значению ЭДС на протяжении полного периода деполяризации – ЭОС (направление электродвигательной силы во время регистрации QRS на ЭКГ).

При записи ЭКГ электроды располагаются в трех отведениях, фиксирующих разницу потенциалов:

• I – левая и правая рука;
• II – левая нога и правая рука;
• III – левая нога и левая рука.

Такое расположение создает трехмерную конфигурацию векторов ЭДС на теле, формируя «треугольник Эйнтховена». Если представить ЭДС в этой форме, угол α (альфа) между электродвижущей силой и горизонталью I-го отведения будет отражать отклонение ЭОС.

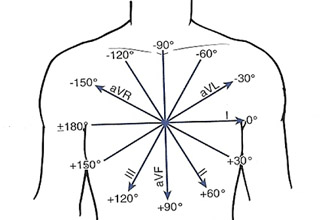

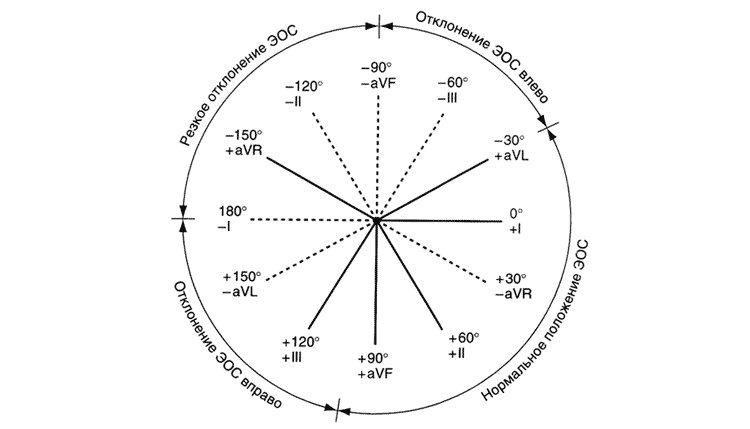

Угол α также можно приблизительно определить с помощью шестиосевой координатной системы Бейли или специальных таблиц. Если таких инструментов нет под рукой, ориентацию ЭОС можно установить, измерив высоту зубцов R и S в I и III стандартных отведениях:

• RII=RI+RIII – нормальное положение оси;
• RI>RII>RIII, SIII>RIII – левостороннее отклонение ЭОС;
• RIII>RI, SI>SIII – ЭОС отклоняется вправо.

Врачи отмечают, что вертикальная электрическая ось сердца у детей может быть вариантом нормы, особенно в младенческом возрасте. Это состояние часто связано с анатомическими особенностями сердца и грудной клетки у детей, которые еще находятся в стадии роста и развития. Специалисты подчеркивают, что важно учитывать не только положение оси, но и клинические проявления. В большинстве случаев вертикальная ось не вызывает никаких симптомов и не требует лечения. Однако, если у ребенка наблюдаются дополнительные признаки, такие как одышка или учащенное сердцебиение, необходимо провести более детальное обследование. Врачи рекомендуют регулярные профилактические осмотры для своевременного выявления возможных отклонений в сердечно-сосудистой системе.

Быстрый способ определения электрической оси сердца на ЭКГ.#shorts

Какие позиции ЭОС существуют в норме и в чем между ними разница?

Мышечная масса левого желудочка (ЛЖ) значительно превышает таковую правого желудочка. В связи с этим электрические процессы, происходящие в ЛЖ, имеют большую интенсивность, что приводит к смещению вектора электрической оси сердца (ЭОС) в его сторону. Если представить сердце в системе координат, то левый желудочек будет находиться в диапазоне значений от +40° до +70°, что считается нормальным положением оси.

Тем не менее, индивидуальные анатомические особенности сердца и физическое строение каждого пациента могут изменять положение ЭОС в пределах от 0° до 90°.

Возраст ребенка	Нормальное положение ЭОС	Причины вертикальной ЭОС
Новорожденные и грудные дети (до 1 года)	Вертикальное или промежуточное	Физиологическая особенность, связанная с незрелостью проводящей системы сердца и особенностями анатомии грудной клетки.
Дети дошкольного возраста (1-6 лет)	Промежуточное или нормальное	Может сохраняться как вариант нормы, но требует наблюдения.
Дети школьного возраста (6-18 лет)	Нормальное (полугоризонтальное)	Может указывать на патологию (гипертрофия правого желудочка, легочная гипертензия, дефекты межпредсердной перегородки).

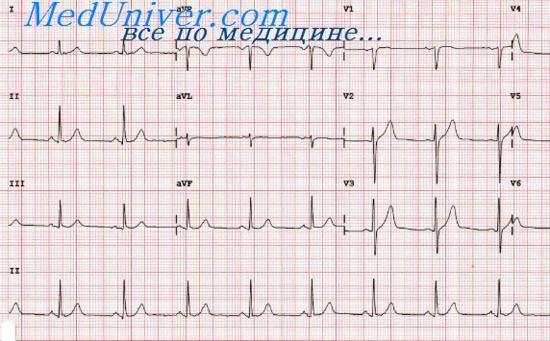

Варианты нормального положения ЭОС

Нормальная позиция ЭОС – угол α варьируется от 30° до 69°, высота RII≥RI>RIII, при этом в III и VL зубцы R и S имеют схожие размеры. Сердечная ось располагается строго перпендикулярно III отведению.

Горизонтальная позиция ЭОС – ось сердца ориентирована в соответствии с I стандартным отведением (RIII > SIII), угол α составляет от 0° до +30°. Этот тип наблюдается у гиперстеников или невысоких людей с широкой грудной клеткой, а также на пике выдоха, при абдоминальном ожирении и в II и III триместрах беременности. Сердце располагается на куполе диафрагмы.

Полугоризонтальная позиция ЭОС – сердечная ось образует угол 90° с III стандартным отведением (RIII=SIII), угол α равен +30°.

Вертикальная электрическая позиция сердца – направление электрической активности перпендикулярно I отведению (RI=SI), угол α составляет +90°. Этот тип характерен для высоких астеничных людей с узкой грудной клеткой, особенно в конце глубокого вдоха. Сердце «висит» между корнями легких на сосудистом пучке.

Полувертикальная электрическая позиция сердца – ось сердца параллельна II и нечетко перпендикулярна I отведению (RII>RIII>RI), угол α колеблется от +70° до +90°.

Появление переходных типов положения ЭОС объясняется тем, что чистые формы астеников или гиперстеников встречаются редко, в то время как промежуточные типы конституции распространены гораздо шире.

Также иногда рассматривается ротация вокруг горизонтальной или вертикальной оси (поворот верхушки вперед или назад относительно ее нормального положения).

Горизонтальная ось сердца представляет собой условную биссектрису, проходящую через его верхушку и основание.

Для продольной оси характерно расположение желудочного комплекса QRS в торакальных отведениях, оси которых ориентированы фронтально. Необходимо обозначить поворотную зону и оценить структуру QRS в V6.

Виды ориентации сердца во фронтальной плоскости:

1. Нормальное положение – поворотная зона находится в отведении V3, где зубцы R и S имеют одинаковую высоту. В V6 комплекс QRS принимает форму qR или qRs.
2. Ротация по часовой стрелке – поворотная зона располагается в области отведений V4-V5, а в V6 комплекс выглядит как RS. Часто наблюдается в сочетании с вертикальной позицией ЭОС и ее отклонением вправо.
3. Ротация против часовой стрелки – поворотная зона смещена на V2. В отведениях V5-V6 отмечается углубление Q (не путать с коронарным), а комплекс QRS принимает форму qR. Сочетается с горизонтальной позицией ЭОС и отклонением ее влево.

Ротация сердца по вертикальной оси:

1. Верхушкой вперед – комплекс QRS в I-III отведениях выглядит как qRI, qRII, qRIII.
2. Верхушкой назад – комплекс QRS принимает вид RSI, RSII, RSIII.

https://youtube.com/watch?v=biH1rQEshU8

Патологические отклонения оси: о чем они говорят и каковы последствия?

Сама по себе ситуация не может служить основанием для постановки конкретного диагноза, она лишь указывает на наличие электрических нарушений. Ни один кардиолог не будет утверждать о наличии патологии, основываясь только на ЭОС. Для подтверждения диагноза необходимо дополнить результаты обследования правильным клиническим опросом и дополнительными методами диагностики.

На результаты ЭОС влияют различные факторы:

• врожденные пороки сердца;
• вторичные изменения в анатомических соотношениях между правыми и левыми отделами сердца;
• аномальное расположение органов в грудной клетке (декстрокардия, викарная эмфизема после лобэктомии);
• деформация грудной клетки (кифоз, сколиоз, килевидное или воронкообразное искривление);
• нарушения в проводящей системе сердца (особенно в пучках Гисса), которые могут вызывать сбои в сердечном ритме;
• кардиомиопатии различного происхождения;
• длительный анамнез гипертонической болезни и ишемической болезни сердца (ИБС);
• хроническая сердечная недостаточность;
• заболевания органов дыхания с обструктивным компонентом (ХОБЛ, бронхиальная астма, эмфизема);
• декомпенсированная печеночная недостаточность (асцит, метеоризм).

При каких заболеваниях наблюдаются нарушения?

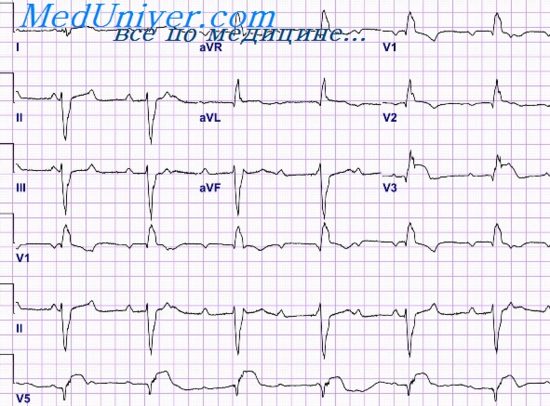

Отклонение электрической оси сердца влево (левограмма) (угол α от 0 до -30°) может быть вызвано рядом факторов:

1. Гипертрофия левой стороны сердца. Угол α прямо пропорционален увеличению массы левого желудочка. Эта патология может развиваться при идиопатической кардиомиопатии, артериальной гипертензии, чрезмерных физических нагрузках («спортивное сердце»), ишемической болезни сердца и кардиосклерозе.
2. Инфаркт миокарда с некрозом задней стенки.
3. Нарушения внутрисердечной проводимости, чаще всего это блокада левой ножки или передне-верхней ветви пучка Гисса.
4. Желудочковая тахикардия.
5. Пороки клапанов сердца.
6. Миокардит.

Также выделяется резкое отклонение электрической оси сердца влево, когда угол α > -30°.

Отклонение электрической оси сердца вправо (правограмма) (угол α > +90°) может наблюдаться при:

1. Нарушениях в проведении нервных импульсов по волокнам пучка Гисса.
2. Стенозе легочного ствола, что приводит к повышению давления в правом желудочке.
3. Ишемической болезни сердца.
4. Инфаркте миокарда в правых отделах.
5. Кардиореспираторных заболеваниях, приводящих к «легочному сердцу», когда левый желудочек функционирует недостаточно, что вызывает перегрузку правого желудочка.
6. Тромбоэмболии ветвей легочной артерии, при которой закупорка нарушает газообмен в легких, сужает сосуды малого круга кровообращения и вызывает перегрузку правого желудочка.
7. Стенозе митрального клапана, возникающем после ревматической лихорадки. Срастание створок препятствует нормальному изгнанию крови из левого предсердия, что приводит к легочной гипертензии и перегрузке правого желудочка.

Резкое отклонение электрической оси сердца вправо фиксируется при угле α = +120°.

Важно помнить, что ни одно из перечисленных заболеваний не может быть диагностировано исключительно на основании положения электрической оси сердца. Этот параметр служит лишь вспомогательным критерием при выявлении любых патологических процессов.

Как определить Электрическую Ось Сердца

Выводы

Отклонение электрической оси сердца (ЭОС) не всегда указывает на наличие острого состояния. Однако, если наблюдается резкое изменение ЭОС с показателем свыше +90°, это может указывать на внезапные нарушения проводимости в миокарде, что представляет собой риск остановки сердца. В таких случаях пациентам необходима срочная специализированная медицинская помощь для выявления причин столь значительного изменения направления электрического тока.

В данной статье мы рассмотрим, что означает вертикальная ЭОС.

Для диагностики сердечно-сосудистых заболеваний и оценки работы сердца используется множество методов, среди которых важное место занимает определение электрической оси сердца. ЭОС — это показатель, отражающий электрическую активность сердца человека.

Описание

Электрическая ось сердца (ЭОС) представляет собой метод диагностики, который отображает электрические параметры функционирования сердца. Положение электрической оси определяется как сумма биоэлектрических процессов, возникающих во время сокращений сердца. Направление ЭОС играет важную роль в кардиологической диагностике.

Сердце человека — это орган с трехмерной структурой и объемом. В медицине его положение описывается в координатной системе. Во время работы сердца атипичные волокна миокарда активно генерируют электроимпульсы. Эта система функционирует как единое целое, проводя электрические сигналы. Именно здесь начинаются электрические импульсы, которые приводят в движение части сердца и определяют его ритм. За доли секунды до сокращений происходят электрические изменения, формирующие значение ЭОС.

Синусовый ритм и параметры ЭОС отображаются на кардиограмме; данные снимаются с помощью диагностического оборудования, к которому подключаются электроды, размещаемые на теле пациента. Каждый электрод улавливает биоэлектрические сигналы, исходящие от различных участков миокарда. Электроды проецируются в трехмерном пространстве на координатную сетку, что позволяет вычислить и определить угол электрической оси, проходящей через области с наиболее активными электрическими процессами.

Многих интересует вопрос, является ли вертикальное положение ЭОС опасным.

Для чего определяется

В большинстве исследований, посвященных электрокардиографии, подробно рассматриваются аспекты, касающиеся электрической сердечной оси. Направление этой оси является важным показателем, который необходимо определить. Тем не менее, на практике оно не всегда оказывается полезным для диагностики множества сердечных заболеваний, которых насчитывается более ста. Действительная ценность анализа осевого направления проявляется при выявлении четырех основных состояний сердца:

• гипертрофия правого желудочка: характерным признаком увеличения этого отдела становится смещение оси вправо; в то время как при подозрении на гипертрофию левого желудочка отклонение сердечной оси не является обязательным, и его определение в этом случае не принесет значительной пользы;
• блокада передне-верхней ветви левой ножки пучка Гиса;
• желудочковая тахикардия; некоторые ее разновидности могут проявляться отклонением влево или неопределенным положением оси, в редких случаях наблюдается поворот вправо;
• блокада задне-верхней ветви левой ножки пучка Гиса.

Специфика понятия

Существует несколько вариантов расположения электрической оси сердца, и в определенных условиях ее позиция может изменяться. Однако это не всегда свидетельствует о наличии заболеваний или нарушений. У здорового человека, в зависимости от его телосложения и анатомических особенностей, электрическая ось сердца может отклоняться в диапазоне от 0 до +90˚, причем отклонение от нормы при обычном синусовом ритме составляет +30…+90˚.

Вертикальное положение электрической оси сердца наблюдается в пределах +70…+90˚. Это чаще всего характерно для высоких людей с худощавым телосложением, известных как астеники.

Также часто встречаются промежуточные типы телосложения, что может приводить к изменению положения электрической оси сердца, например, к полувертикальному расположению. Такие смещения не являются патологическими и свойственны людям с нормальными функциями организма.

Формулировка ЭКГ

В заключении электрокардиограммы может быть указано следующее: «Вертикальная электрическая ось сердца, синусовый ритм, частота сердечных сокращений – 77 ударов в минуту» — это считается нормой. Важно отметить, что термин «поворот электрической оси сердца вокруг своей оси», который может встречаться в ЭКГ, не указывает на наличие каких-либо патологий. Такое отклонение само по себе не является диагнозом.

Существует ряд заболеваний, которые характеризуются именно вертикальной синусовой электрической осью: различные формы кардиомиопатий, особенно дилатационная; ишемическая болезнь; врожденные аномалии; хроническая сердечная недостаточность.

При этих состояниях наблюдаются нарушения синусового ритма сердца.

Левое положение

Если электрическая ось смещена влево, это свидетельствует о гипертрофии левого желудочка с изменениями в миокарде (ГЛЖ). Данная особенность является наиболее распространенной среди нарушений. Эта патология не является самостоятельной и служит дополнительным признаком, указывающим на перегрузку желудочка и изменения в его функциональности.

Указанные нарушения часто возникают при длительной артериальной гипертензии. Патология приводит к значительной нагрузке на сосуды, которые обеспечивают кровоснабжение органа, в результате чего желудочковые сокращения становятся интенсивными, а мышцы увеличиваются в объеме и гипертрофируются. Аналогичные процессы наблюдаются при кардиомиопатии, ишемии и других состояниях.

Смещение электрической оси влево и ГЛЖ также могут быть выявлены при наличии дефектов в клапанной системе, что приводит к нарушению синусового ритма сокращений. Основные механизмы патологии включают:

• недостаточность аортального клапана, при которой часть крови возвращается обратно в желудочек, создавая дополнительную нагрузку;
• стеноз аорты, затрудняющий выход крови из желудочка.

Эти нарушения могут быть как врожденными, так и приобретенными. Часто причиной последних является ревматизм, перенесенный пациентом. Изменения в объеме желудочка также наблюдаются у людей, занимающихся профессиональным спортом. Таким пациентам настоятельно рекомендуется обратиться к специалисту, чтобы выяснить, не вредят ли физические нагрузки их здоровью.

Отклонение вертикального положения электрической оси сердца и синусовый ритм также могут быть обнаружены при нарушениях проводимости в желудочках и блокадных расстройствах сердца.

Отклонение вправо

В правом желудочке сердца гипертрофические изменения часто сопровождаются отклонением электрической оси сердца (ЭОС) вправо. Эта часть органа отвечает за транспортировку крови к легким, где она обогащается кислородом. Гипертрофия правого желудочка (ГПЖ) обычно наблюдается при заболеваниях дыхательной системы, таких как хронические обструктивные болезни легких и астма. Если эти заболевания имеют длительный характер, это может привести к изменениям в желудочках. Другие факторы, способствующие развитию патологических процессов, аналогичны тем, что вызывают отклонение влево: нарушения сердечного ритма, ишемия, хроническая сердечная недостаточность, блокады и кардиомиопатии.

Последствия смещения, особенности

Опасны ли синусовая аритмия и вертикальная ЭОС?

Смещение электрической оси сердца (ЭОС) можно определить по кардиограмме. Если отклонение выходит за пределы нормального диапазона от 0 до +90˚, это требует дополнительных исследований и консультации специалиста.

Различные факторы и процессы, влияющие на изменение сердечной оси, могут проявляться выраженной клинической симптоматикой и требуют обязательного обследования. Особое внимание следует уделить случаям, когда при ранее стабильных значениях осевого отклонения внезапно возникают изменения на ЭКГ или нарушения синусового ритма. Эти симптомы могут указывать на наличие блокады.

Смещение оси само по себе не требует лечения, так как это лишь кардиологический параметр, для которого важно установить причину его появления. Только врач-кардиолог сможет определить необходимость терапии в каждом конкретном случае.

Синусовая аритмия проявляется изменением длительности интервалов между сердечными сокращениями, что может быть вызвано нарушениями в проведении или генерации электрических импульсов в миокарде. Ритм сердца может оставаться в пределах нормы (60–90 ударов в минуту) или быть нарушенным. Аритмии могут иметь различные причины, характер и степень выраженности.

С данной проблемой пациенты часто обращаются к терапевту, однако лечение может находиться в компетенции кардиолога, невролога или даже психотерапевта.

Ритм синусовый и вертикальное положение ЭОС

В сердце располагаются клетки, которые формируют импульсы с определённой частотой ударов в минуту. Эти клетки находятся в синусовом и атриовентрикулярном узлах, а также в волокнах Пуркинье, которые составляют ткань желудочков. На электрокардиограмме синусовый ритм при вертикальной электрической оси сердца указывает на то, что синусовый узел отвечает за генерацию импульсов (норма — 50 ударов в минуту). Если значение отличается, это означает, что импульсы создаются другим узлом, который выдает иные показатели. Здоровый синусовый ритм сердца, как правило, регулярный, а частота сердечных сокращений варьируется в зависимости от возраста. У новорожденных частота может находиться в диапазоне от 60 до 150 ударов в минуту. С возрастом этот показатель замедляется и к 6-7 годам приближается к значениям взрослого человека. У здорового взрослого человека частота сердечных сокращений составляет от 60 до 80 ударов в минуту.

Вертикальная ЭОС у ребенка

У новорожденных и грудных детей наблюдается заметное правое отклонение электрической оси сердца (ЭОС) на электрокардиограмме. К одному году жизни у большинства детей ось становится вертикальной. Это явление имеет физиологическое объяснение: в сердце правые отделы несколько преобладают как по электрической активности, так и по массе. Кроме того, может изменяться положение сердца, что связано с его поворотами вокруг осей. У многих малышей к двум годам ось остается вертикальной, а у 30% детей она нормализуется.

В дошкольном и школьном возрасте чаще всего фиксируется нормальная ось, хотя вертикальная ось также может встречаться, а горизонтальная – реже.

Мы обсудили, что означает вертикальная ЭОС.

7Причины отклонения ЭОС влево

Отклонение электрической оси сердца (ЭОС) под углом от -15 до -30 градусов иногда называют незначительным отклонением влево, в то время как угол от -45 до -90 градусов указывает на выраженное отклонение влево. Какие же основные причины этого состояния? Давайте рассмотрим их подробнее.

1. Вариант нормы;
2. Блокада передней ветви левой ножки пучка Гиса;
3. Блокада левой ножки пучка Гиса;
4. Гипертрофия левого желудочка;
5. Позиционные изменения, связанные с горизонтальным положением сердца;
6. Некоторые формы желудочковой тахикардии;
7. Пороки развития эндокардиальных подушек.

Критерии отклонения электрической оси сердца у взрослых вправо:

• Ось сердца располагается под углом от 91 до 180 градусов;
• Отклонение электрической оси под углом до 120 градусов иногда называют небольшим отклонением вправо, а угол от 120 до 180 градусов — значительным отклонением вправо.

Наиболее распространённые причины отклонения ЭОС вправо могут включать:

1. Вариант нормы;
2. Гипертрофия правого желудочка;
3. Блокада задне-верхнего разветвления;
4. Эмболия лёгочной артерии;
5. Декстрокардия (правостороннее расположение сердца);
6. Вариант нормы при позиционных изменениях, связанных с вертикальным положением сердца из-за эмфиземы, ХОБЛ и других легочных заболеваний.

Важно отметить, что резкое изменение электрической оси может насторожить врача. Например, если на предыдущих кардиограммах ЭОС была нормальной или полувертикальной, а на текущей ЭКГ наблюдается выраженное горизонтальное направление оси.

Такие резкие изменения могут указывать на наличие нарушений в работе сердца и требуют немедленной дополнительной диагностики.

Когда ЭОС резко отклоняется влево, это может свидетельствовать о наличии определённых заболеваний, таких как гипертрофия левого желудочка.

При этом состоянии полость желудочка увеличивается в размерах. Это может быть вызвано перегрузкой, но также может быть следствием какого-либо заболевания.

Кроме гипертрофии, основными причинами отклонения оси влево являются нарушения проводимости внутри желудочков и различные блокады.

Часто при таком отклонении диагностируют блокаду левой ножки Гиса, особенно её передней ветви.

Что касается патологического отклонения оси сердца вправо, то это может указывать на гипертрофию правого желудочка.

Также к заболеваниям, характерным для гипертрофии левого желудочка, относятся:

• ишемия сердца;
• хроническая сердечная недостаточность;
• кардиомиопатия;
• полная блокада левой ножки Гиса (задняя ветвь).

При резком отклонении электрической оси сердца вправо у новорожденных это считается нормальным.

Таким образом, можно сделать вывод, что основной причиной патологического смещения влево или вправо является гипертрофия желудочков.

Чем больше степень этой патологии, тем сильнее отклонение ЭОС. Изменение оси — это всего лишь ЭКГ-признак какого-либо заболевания.

Важно своевременно выявлять эти изменения и заболевания.

Отклонение оси сердца само по себе не вызывает симптомов, однако симптомы могут проявляться из-за гипертрофии, которая нарушает гемодинамику сердца. Основные симптомы включают головные боли, боли в грудной клетке, отёки конечностей и лица, а также удушье и одышку.

При появлении симптомов кардиологического характера необходимо незамедлительно пройти электрокардиографию.

6Норма у детей

У новорожденных и младенцев на электрокардиограмме наблюдается заметное смещение электрической оси сердца (ЭОС) вправо, которое к году жизни у большинства детей изменяется на вертикальное положение. Это явление имеет физиологическое объяснение: правые отделы сердца несколько преобладают над левыми как по массе, так и по электрической активности, а также могут происходить изменения в положении сердца — его повороты вокруг осей.

К двум годам у многих детей ЭОС остается вертикальной, однако у 30% она принимает нормальное положение.

ЭКГ-параметры у детей отличаются от таковых у взрослых и динамически меняются по мере роста ребенка.

Нормальная электрокардиограмма для детей в возрасте от 1 до 12 месяцев характеризуется колебаниями частоты сердечных сокращений (ЧСС) в зависимости от состояния ребенка (учащение при плаче или беспокойстве). Средняя ЧСС составляет 138 ударов в минуту, а ЭОС находится в вертикальном положении. Также может наблюдаться неполная блокада правой ножки пучка Гиса.

Для детей в возрасте от 1 года до 6 лет характерно нормальное вертикальное, реже горизонтальное положение ЭОС, с частотой сердечных сокращений 95-128 ударов в минуту. В этом возрасте начинает проявляться синусовая дыхательная аритмия.

У детей в возрасте от 7 до 15 лет наблюдается дыхательная аритмия, частота сердечных сокращений составляет 65-90 ударов в минуту, а положение ЭОС может быть нормальным или вертикальным.

Определение ЭКГ признаков

Это состояние, при котором ось располагается в диапазоне от 70 до 90 градусов.

На электрокардиограмме (ЭКГ) это проявляется в высоких зубцах R в комплексе QRS. При этом зубец R в III отведении превышает по высоте зубец в II отведении. В I отведении наблюдается комплекс RS, где глубина S больше высоты R.

Угол альфа в этом случае находится в пределах от 0 до 50 градусов. На ЭКГ в стандартном отведении I комплекс QRS имеет R-тип, а в отведении III его форма соответствует S-типу. Зубец S при этом глубже, чем зубец R.

При блокаде задней ветки левой ножки Гиса угол альфа превышает 90 градусов. На ЭКГ может наблюдаться небольшое увеличение продолжительности комплекса QRS. Также отмечается глубокий зубец S (в отведениях aVL, V6) и высокий зубец R (в отведениях III, aVF).

При блокаде передней ветки левой ножки Гиса значения угла составляют от -30 градусов и выше. На ЭКГ это проявляется в виде позднего зубца R (в отведении aVR). В отведениях V1 и V2 может быть небольшой зубец r. При этом комплекс QRS не расширен, и амплитуда его зубцов остается неизменной.

Блокада передней и задней ветвей левой ножки Гиса (полная блокада) приводит к резкому отклонению электрической оси влево, которая может находиться в горизонтальном положении. На ЭКГ в комплексе QRS (отведения I, aVL, V5, V6) зубец R расширен, а его вершина имеет зазубренную форму. Рядом с высоким зубцом R располагается отрицательный зубец T.

Таким образом, можно сделать вывод, что электрическая ось сердца может отклоняться в умеренных пределах. Однако резкое отклонение может свидетельствовать о наличии серьезных кардиологических заболеваний.

Определение этих заболеваний начинается с проведения ЭКГ, после чего могут быть назначены такие методы, как эхокардиография, рентгенография и коронароангиография. Также возможно проведение суточного мониторирования по Холтеру.

Вы все еще считаете, что избавиться от сердечных заболеваний невозможно!?

Как распознать отклонение ЭОС вправо и влево

Отклонение оси вправо

Определяют, если средняя электрическая ось комплекса QRS превышает 100° или более. Напомним, что при наличии высоких зубцов R одинаковой амплитуды в отведениях II и III угол оси должен составлять 90°.

Согласно приблизительному правилу, ось отклоняется вправо, если в отведениях II и III находятся высокие зубцы R, при этом зубец R в III отведении превышает зубец R во II отведении. Также в отведении I формируется комплекс типа RS, где глубина зубца S больше высоты зубца R (см.

Диагностика на ЭКГ

Для определения причины отклонений применяются следующие диагностические методы:

• Ультразвуковое исследование сердца
• Холтеровское мониторирование
• Рентгенография
• Электрокардиограмма при физической нагрузке
• Коронароангиография

Электрокардиограмма является ключевым инструментом для оценки электрической оси сердца. Для выявления изменений в ее расположении используются два равнозначных подхода. Первый метод чаще всего применяется специалистами по диагностике, в то время как второй метод более распространен среди кардиологов и терапевтов.

Выявление смещения по углу альфа

Величина угла альфа непосредственно указывает на смещение ЭОС в ту или иную сторону. Для его вычисления необходимо определить алгебраическую сумму зубцов Q, R и S в первом и третьем стандартных отведениях. Для этого измеряются высоты зубцов в миллиметрах, при этом при сложении учитывается, является ли значение конкретного зубца положительным или отрицательным.

Сумма зубцов из первого отведения отображается на горизонтальной оси, а из третьего — на вертикальной. Пересечение этих линий и позволяет определить угол альфа.

Такой метод определения будет полезен для специалистов, имеющих под рукой соответствующую таблицу.

Визуальное определение

Более простой и наглядный метод для определения электрической оси сердца (ЭОС) заключается в сравнении зубцов R и S в первом и третьем стандартных отведениях. Если абсолютная величина зубца R в одном отведении превышает величину зубца S, то это указывает на желудочковый комплекс R-типа. В противном случае, желудочковый комплекс классифицируется как S-тип.

При смещении ЭОС влево можно наблюдать комбинацию RI — SIII, что свидетельствует о R-типе желудочкового комплекса в первом отведении и S-типе в третьем. Если же ЭОС отклоняется вправо, на электрокардиограмме фиксируется SI — RIII.

Нужно ли лечить?

Отклонение электрической оси сердца влево от нормального положения не является самостоятельным заболеванием. Это всего лишь признак, который выявляется с помощью инструментальных исследований и может указывать на нарушения в функционировании сердечной мышцы.

Окончательный диагноз устанавливается врачом только после проведения дополнительных обследований. Лечение направлено на устранение основного заболевания.

Ишемия, сердечная недостаточность и некоторые кардиопатии обычно лечатся медикаментозно. Соблюдение диеты и ведение здорового образа жизни также способствуют улучшению состояния пациента.

В более серьезных случаях может потребоваться хирургическое вмешательство, например, при врожденных или приобретенных пороках сердца. При значительных нарушениях в проводящей системе может понадобиться установка кардиостимулятора, который будет передавать сигналы непосредственно на миокард, вызывая его сокращение.

Обнаружение смещения электрической оси сердца не должно вызывать паники. Однако, если этот признак был выявлен, важно незамедлительно обратиться к врачу для дальнейшего обследования и выяснения причин такого состояния. Регулярные плановые электрокардиограммы помогают своевременно выявлять нарушения в работе сердца и начинать лечение.

Врач определяет направление оси, основываясь на биоэлектрических изменениях, происходящих в миокарде во время сокращения.

Для определения направления электрической оси сердца используется система координат, которая охватывает всю грудную клетку.

Во время электрокардиографии врач устанавливает электроды по этой системе координат, что позволяет определить угол оси, то есть места, где электрические импульсы наиболее выражены.

Это указывает на то, что более интенсивные электрические процессы происходят в левом желудочке, и, соответственно, электрическая ось направлена в эту сторону.

Факторы, влияющие на электрическую ось сердца у детей

Электрическая ось сердца (EOS) представляет собой вектор, который указывает направление электрической активности сердца. У детей, как и у взрослых, электрическая ось может варьироваться в зависимости от различных факторов. Понимание этих факторов имеет важное значение для диагностики и лечения сердечно-сосудистых заболеваний.

Одним из ключевых факторов, влияющих на электрическую ось сердца у детей, является возраст. У новорожденных и младенцев электрическая ось может быть вертикальной или даже отклоняться вправо из-за анатомических особенностей сердца и расположения органов. С возрастом, по мере роста и развития ребенка, ось может изменяться, принимая более горизонтальное положение.

Анатомические особенности также играют важную роль. Например, у детей с врожденными пороками сердца, такими как дефекты межпредсердной или межжелудочковой перегородки, электрическая ось может быть смещена. Это связано с изменением нормального пути проведения электрических импульсов через сердечную мышцу.

Кроме того, состояние легких и грудной клетки может оказывать влияние на электрическую ось. У детей с заболеваниями легких, такими как бронхиальная астма или пневмония, может наблюдаться изменение положения диафрагмы, что, в свою очередь, может повлиять на электрическую ось сердца. Также стоит учитывать влияние грудной деформации, такой как кифоз или сколиоз, которые могут изменять анатомические отношения в грудной клетке.

Физическая активность и уровень нагрузки также могут оказывать влияние на электрическую ось. У детей, занимающихся спортом, может наблюдаться физиологическое смещение электрической оси влево, что связано с адаптацией сердечно-сосудистой системы к повышенным физическим нагрузкам. Это явление часто рассматривается как нормальное и не требует вмешательства.

Наконец, электролитный баланс и состояние сердечно-сосудистой системы также могут влиять на электрическую ось. Изменения в уровнях калия, натрия и кальция могут приводить к изменению проводимости сердца и, соответственно, к смещению электрической оси. Заболевания, такие как гипертензия или кардиомиопатия, также могут оказывать значительное влияние на электрическую ось.

Таким образом, электрическая ось сердца у детей является динамическим показателем, который может изменяться под воздействием множества факторов. Понимание этих факторов важно для правильной интерпретации электрокардиографических данных и диагностики возможных заболеваний.

Сравнение ЭОС у детей и взрослых

Электрическая ось сердца (ЭОС) представляет собой вектор, который отражает направление электрической активности сердца в пространстве. У детей ЭОС может значительно отличаться от таковой у взрослых, что связано с анатомическими и физиологическими особенностями детского организма. Важно понимать, что ЭОС является важным диагностическим показателем, который может помочь в выявлении различных сердечно-сосудистых заболеваний.

У детей, особенно в раннем возрасте, ЭОС имеет тенденцию быть более вертикальной по сравнению с взрослыми. Это связано с тем, что сердце у детей относительно больше по отношению к грудной клетке, а также с особенностями расположения диафрагмы и легких. В результате, электрическая ось сердца у детей может находиться в диапазоне от +60 до +90 градусов, в то время как у взрослых нормальные значения ЭОС колеблются от -30 до +90 градусов.

Кроме того, у детей часто наблюдаются физиологические изменения, такие как увеличение сердечного выброса и изменение тонуса вегетативной нервной системы, что также может влиять на ЭОС. Важно отметить, что у детей ЭОС может изменяться в зависимости от возраста, что требует внимательного подхода к интерпретации данных ЭКГ. Например, у новорожденных и младенцев ЭОС может быть более вертикальной, в то время как у детей старшего возраста она может принимать более горизонтальное положение.

Также стоит учитывать, что у детей могут быть различные патологии, которые влияют на ЭОС, такие как врожденные пороки сердца или миокардиты. В таких случаях отклонения ЭОС могут служить важным диагностическим маркером, указывающим на необходимость дальнейшего обследования и лечения. Поэтому педиатры и кардиологи должны быть внимательны к изменениям ЭОС у детей и учитывать их в контексте общего состояния здоровья пациента.

Таким образом, различия в ЭОС между детьми и взрослыми являются важным аспектом, который необходимо учитывать при диагностике и лечении сердечно-сосудистых заболеваний. Понимание этих различий помогает врачам более точно интерпретировать данные ЭКГ и принимать обоснованные решения о дальнейших действиях.

Рекомендации по мониторингу и профилактике нарушений ЭОС

Мониторинг электрической оси сердца (ЭОС) у детей является важным аспектом кардиологического наблюдения, особенно в раннем возрасте, когда сердечно-сосудистая система продолжает развиваться. ЭОС представляет собой вектор, который указывает направление электрической активности сердца, и его отклонения могут свидетельствовать о различных патологиях. Важно понимать, что у детей нормальные значения ЭОС могут отличаться от таковых у взрослых, что требует особого внимания при интерпретации данных ЭКГ.

Для эффективного мониторинга ЭОС у детей рекомендуется проводить регулярные электрокардиографические исследования, особенно в следующих случаях:

• При наличии у ребенка сердечно-сосудистых заболеваний в анамнезе.
• При наличии жалоб на боли в груди, одышку или учащенное сердцебиение.
• В рамках профилактических осмотров у детей с высоким риском развития сердечно-сосудистых заболеваний.

При интерпретации ЭКГ у детей следует учитывать возрастные нормы, так как электрическая ось сердца может изменяться в зависимости от роста и развития ребенка. Например, у новорожденных и младенцев нормальная ЭОС может быть вертикальной или даже отклоняться влево, в то время как у детей старшего возраста она обычно становится более горизонтальной.

Профилактика нарушений ЭОС включает в себя несколько ключевых аспектов:

1. Здоровый образ жизни: Рекомендуется обеспечить ребенку сбалансированное питание, регулярную физическую активность и достаточный сон. Это поможет поддерживать нормальную работу сердечно-сосудистой системы.
2. Регулярные медицинские осмотры: Посещения педиатра и кардиолога помогут своевременно выявить возможные отклонения в работе сердца и провести необходимые исследования.
3. Образование родителей: Важно информировать родителей о признаках, которые могут указывать на проблемы с сердцем, таких как частая утомляемость, одышка или изменения в поведении ребенка.

Кроме того, следует учитывать влияние стрессовых факторов и эмоционального состояния ребенка на работу сердца. Психоэмоциональное здоровье также играет важную роль в поддержании нормальной электрической активности сердца. В случае выявления нарушений ЭОС необходимо провести дополнительные исследования, такие как эхокардиография или холтеровское мониторирование, для более точной диагностики и выбора оптимального лечения.

Таким образом, регулярный мониторинг и профилактика нарушений электрической оси сердца у детей являются важными мерами для обеспечения их здоровья и предотвращения серьезных сердечно-сосудистых заболеваний в будущем.
